Hall-effect absolute kit encoder MKA

Miniature kit encoder in Ø12.7 mm housing with PWM or analogue output

  • Operating voltage 5 VDC
  • Output signal analogue absolute or PWM
  • Resolution 12 bit
  • Operating temperature range -40°C to +125°C
  • Suitable for shafts from Ø3 to 6.35 mm

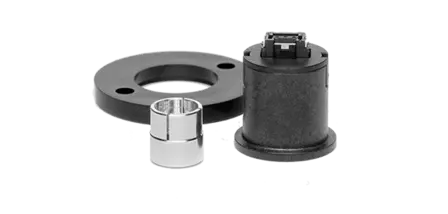

  • Mounting ring and push-on magnet included
  • Integrated latching connector
VDCPWM signal
Data sheet Product enquiry
Specifications
Sensor technology Hall Effect Encoder
Effective electrical angle of rotation max. 360°
Functions / Features Without mech. stop, Kit-Encoder
Resolution Absolute 12 bit
Output signal Analogue, PWM
Electrical connection Axial, Latching connector
Protection class IP00
Mounting Flange
Shaft diameter 3.00 mm, 3.17 mm, 4.00 mm, 5.00 mm, 6.00 mm, 6.35 mm
Housing diameter 12 mm, 13 mm, 14 mm, 16 mm
Housing depth 12.5 without connector, 15.1 with connector
Description
Compact kit encoder with complete mounting kit for fast ... more
