Linear sensor CR18E

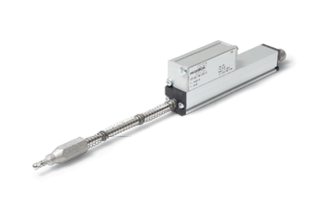

Potentiometric Linear Transducer CR18E with Electronics

Potentiometric linear transducer with integrated signal-converter in a compact industrial design

Product is no longer available!
  • economically and proved potentiometer technology with conductive plastic
  • dimensions in a compact industrial design
  • easy coupling by probe
  • long life time
  • high accuracy because of high resolution and a good linearity
  • supply voltage 24VDC±20%
  • analog output 0..10V bzw. 4…20mA
Effective electrical travel From 25 to 10 mm in 4 variants
Sensor Technology Potentiometric
Protection Class IP40
Mechanical Detection Type Front and rear side push rod with spring return
Resolution Analogue stepless
Description
Close
Product description: Potentiometric Linear Transducer CR18E with Electronics

In der Wegsensorserie CR18E erfolgt die mechanische Erfassung der Linearbewegung durch die beidseitig geführte Schubstange und ist als Taster mit außenliegender Rückstellfeder ausgeführt. Das kompakte und robuste Gehäuseprofil der CR18E Serie aus eloxiertem Aluminium entspricht dem gängigen Industriemaß mit 18x18mm im Profil. Das potentiometrische Messprinzip im CR18E ist mit einem hochauflösendem Leitplastik-Widerstandselement ausgeführt. Es gewährleistet bei günstigem Preis eine hohe Lebensdauer und hohe Genauigkeit aufgrund seiner guten Linearität. Um eine direkte elektronische Einbindung in der Applikation z.B. an Normsignalkarten zu gewährleisten, ist im Steckergehäuse vom CR18E Sensor eine analoge Signalwandlerelektronik integriert. Statt mit einer empfindlichen Referenzspannung kann der Sensor nun mit einer simplen 24VDC Spannung versorgt werden. Die Wegmessung wird in den industiretypischen Analogsignalen 0...10V oder 4...20mA ausgegeben. Das absolute Signal ist auch nach Ein- und Ausschalten sofort abgreifbar. Kundenspezifische Anpassungen am Kabel (Länge, Konfektionierung mit Stecker)  sind auf Anfrage möglich. Der CR18E steht sowohl mit Stecker- als auch mit Kabel- Anschluss zur Verfügung.
