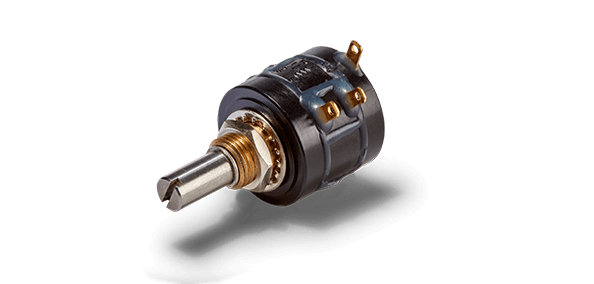

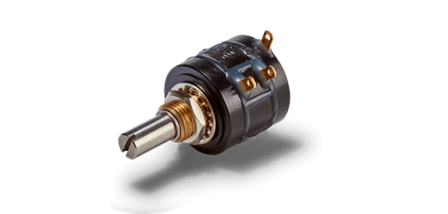

Multiturn-Hybrid-Potentiometer HHI17/19

Hochauflösender und langlebiger Positionsrückmelder im 22 mm Gehäuse, optimiert für radiale Wellenlast

  • Sehr hochauflösend, langlebig und sauberes Signal
  • Robust durch verstärktes Lager für radiale Wellenlast bis zu 4N

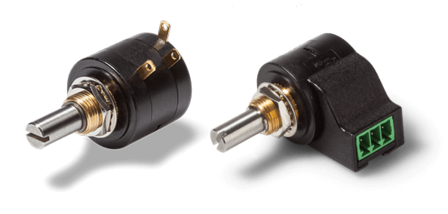

  • Vereinfachte Montage durch Steckerversion

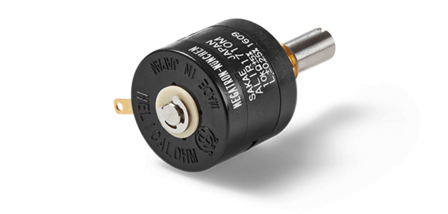

  • Version HHIR17/19 mit integrierter Rutschkupplung
  • Mit vielen weiteren Optionen
Datenblatt
Spezifikationen
Auflösung Nahezu unendlich
Funktionen / Besonderheiten Mit mech. Stopp
Ausgangssignal Analog
Schutzart IP40 (optional bis IP65)
Sensor-Technologie Hybrid-Potentiometer
Wellendurchmesser 6,00 mm, 6,35 mm
Gehäusedurchmesser 22 mm
Montage Bushing
Elektrische Anschlussart Radial, Lötkontakte, Klemmanschluss
Elektr. wirksamer Drehwinkel max. 3600°
Gehäusetiefe min. 19 mm
Beschreibung
Die Potentiometer der Serie HHI(R)17/19 im Ø22 mm Gehäuse sind ... mehr
Beschreibung
Schließen
Produktbeschreibung: Multiturn-Hybrid-Potentiometer HHI17/19

Die Potentiometer der Serie HHI(R)17/19 im Ø22 mm Gehäuse sind für Applikationen, bei denen es auf einen langlebigen und sehr hochauflösenden Multiturn-Potentiometer mit verstärkter Lagerung ankommt.

Die hochauflösenden Präzisionspotentiometer der Serie HHI(R)17/19 besitzen ein Drahtwiderstandselement, das mit einer Leitplastikschicht veredelt ist. Somit entfallen die sogenannten Wicklungssprünge und die Auflösung ist nahezu unendlich. Durch die glatte Oberfläche des Widerstandselementes hat das Hybrid-Potentiometer eine wesentlich höhere Lebensdauer und qualifiziert es als Positionsrückmelder in Lagerregelkreisen. Die Potentiometer HHI(R)17/19 (Ø6,35 / Ø6,00 mm) ermöglichen den Betrieb mit einer radialen Wellenlast bis zu 4N und sind mit einem Schraubendreherschlitz ausgestattet. Das Potentiometer ist als 3, 5 oder 10 Turn-Version verfügbar. Die radialen vergoldeten Anschlusspins sind passend für Flachstecker (2,8 mm nach DIN 46247 Teil 3) und die Version mit Stecker vereinfacht die Montage.
