Einstellknöpfe

Einstellknöpfe mit integrierten Skalen oder Ziffernrolle

Unsere Einstellknöpfe eignen sich in Kombination mit unseren Potentiometern optimal zur präzisen Sollwertvorgabe. Sogenannte analoge Einstellknöpfe sind mit einer Strichskala und digitale mit einer Ziffernrolle ausgestattet. Die analogen Einstellknöpfe mit Strichskala zeigen  in einem separaten Fenster die Anzahl der vollen Umdrehungen. Die digitalen Einstellknöpfe mit Ziffernrolle zeigen Werte von null bis max. 9999. Varianten mit Feststellbremse verhindern das unabsichtliche Verstellen des Einstellknopfes durch Vibration oder Berührung.

Von entscheidender Bedeutung ist die korrekte Auswahl der Knopfdimension für die Bedienung. Mit kleinen Knöpfen lassen sich Sollwerte schneller einstellen als mit größeren. Mit größeren Knöpfen lassen sich Sollwerte exakter bestimmten als mit kleinen. Für eine angenehm haptische Anmutung gilt es eine entsprechende Drehhemmung für die Potentiometer-Welle zu definieren. Bitte berücksichtigen Sie die Umweltbedingungen, die eventuell auf die haptischen Eigenschaften Einfluss nehmen könnten.

Die Einstellknöpfe mit flexibler Kupplung sind bestens für anspruchsvolle Applikationen geeignet. Die innere Mechanik ermöglicht eine sehr präzise Ankupplung der Potentiometer-Welle. Im Ergebnis äußert sich dies in einer sehr gleichmäßigen Rotation und einem konstantem Drehmoment. Bitte berücksichtigen Sie die Hinweise zur Montage unserer Einstellknöpfe, damit Sie die haptischen Vorzüge der Knöpfe voll ausnutzen können.

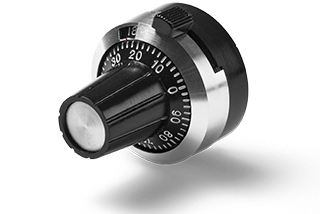

Einstellknopf-IMT
Einstellknopf IMT
Einstellknopf im 22 mm Gehäuse mit 50 Strichteilung, Umdrehungszähler (20 Udr.) und Feststellbremse
  • Einstellknopf mit 50 Strichteilung
  • Umdrehungszähler für 20 Umdrehungen
  • Mit Feststellbremse
  • Für 3..6,35 mm Achsen

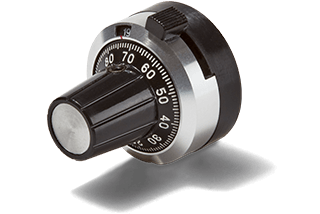

Einstellknopf-IMU
Einstellknopf IMU
Einstellknopf im 22 mm Gehäuse mit 100 Strichteilung, Umdrehungszähler (20 Udr.) und Feststellbremse
  • Einstellknopf mit 100 Strichteilung
  • Umdrehungszähler für 20 Umdrehungen
  • Mit Feststellbremse
  • Für 3..6,35 mm Achsen

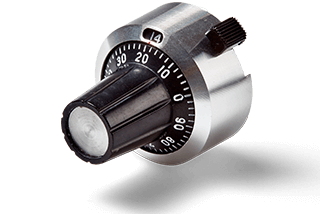

Einstellknopf-SKK
Einstellknopf SKK
Einstellknopf im Ø22 mm Gehäuse mit 50 Stricheinteilung, Umdrehungszähler (20Udr.), Feststellbremse und Kardankupplung
  • Skala mit Ziffern (50 Striche) und Umdrehungszähler (20 Udr.)
  • Mit Feststellbremse und Kardankupplung
  • Für 3..6,35 mm Achsen

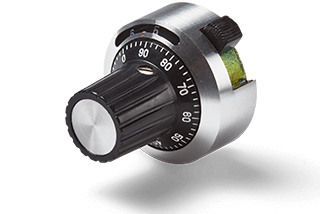

Einstellknopf-SKT
Einstellknopf SKT
Einstellknopf im Ø26 mm Gehäuse mit 50 Stricheinteilung, Umdrehungszähler (10Udr.) und Feststellbremse
  • Mit Feststellbremse
  • Für 3..6,35 mm Achsen
  • Umdrehungszähler 10 (optional 5 oder 3 Udr.)
Einstellknopf-MKT
Einstellknopf MKT
Einstellknopf im Ø31 mm Gehäuse mit 100 Stricheinteilung, Umdrehungszähler (10Udr.) und Feststellbremse
  • Mit Feststellbremse
  • Für 3..6,35 mm Achsen
  • Umdrehungszähler 10 (optional 5 oder 3 Udr.)

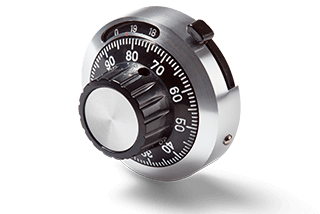

Einstellknopf-NKK
Einstellknopf NKK
Einstellknopf im Ø46 mm Gehäuse mit 100 Stricheinteilung, Umdrehungszähler (20Udr.), Feststellbremse und Kardankupplung
  • Mit Feststellbremse und Kardankupplung
  • Für 6 und 6,35 mm Achsen
  • Umdrehungszähler 20 (auf Anfrage 10, 5 oder 3 Udr. in der Anzeige)

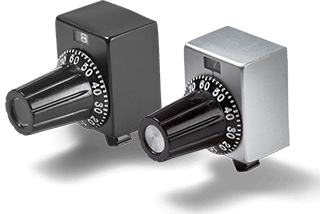

Einstellknopf-MF
Einstellknopf MF
Miniatur-Einstellknopf im 18,5 x 15 mm Gehäuse mit 50 Strichteilung, Umdrehungszähler (10 Udr.), Feststellbremse und Kardankupplung
  • Miniatur-Einstellknopf mit 50 Stricheinteilung und Umdrehungszähler (10 Udr.)
  • Mit Feststellbremse und Kardankupplung
  • Gehäuse in silber oder schwarz
  • Horizontale MFA oder vertikale MF Version
  • Für 3..4 mm Achsen

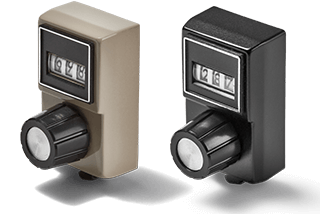

Einstellknopf-DCD
Einstellknopf DCD
Einstellknopf im 26 x 44 mm Gehäuse mit 3 oder 4-stelliger Anzeige für 10 oder 100 Umdrehungen und Feststellbremse
  • Einstellknopf mit 3- oder 4-stelliger Ziffernrolle
  • Anzahl vollen Umdrehungen 10 / 100
  • Mit Feststellbremse (auf Anfrage ohne)
  • Für 3..6,35 mm Achsen
  • Gehäuse in schwarz oder grau
Einstellknopf-DAT
Einstellknopf DAT
Einstellknopf im Ø24 mm Gehäuse mit 3-stelliger Ziffernrolle (10 Udr.) und Feststellbremese
  • Einstellknopf mit 3-stelliger Ziffernrolle
  • Mit Feststellbremse (auf Anfrage ohne Bremse)
  • Für 6,00 mm und 6,35 mm Achsen

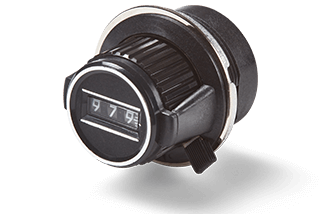

Einstellknopf-MCD
Einstellknopf MCD
Einstellknopf im Ø30,5 mm Gehäuse mit 3-stelliger Ziffernrolle (10 Udr.) und Feststellbremse
  • Einstellknopf mit 3-stelliger Ziffernrolle
  • Mit Feststellbremse
  • Für 3..6,35 mm Achsen
  • MCDK - Version ohne Zierring um die Linse

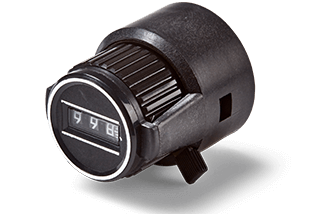

Einstellknopf-MCF_MCFK
Einstellknopf MCF
Einstellknopf im Ø27 mm Gehäuse mit 3-stelliger Ziffernrolle (10 Udr.) und Feststellbremse
  • Einstellknopf mit 3-stelliger Ziffernrolle
  • Mit Feststellbremse
  • Für 3..6,35 mm Achsen
  • MCFK - Version ohne Zierring um die Linse

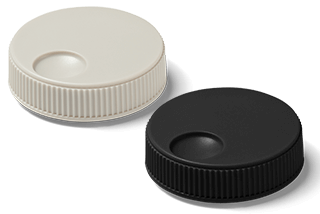

Einstellknopf-EKM
Einstellknopf EKM
Einstellknopf in Ø33 mm und Griffmulde für 6 mm Wellen in den Farben grau und schwarz
