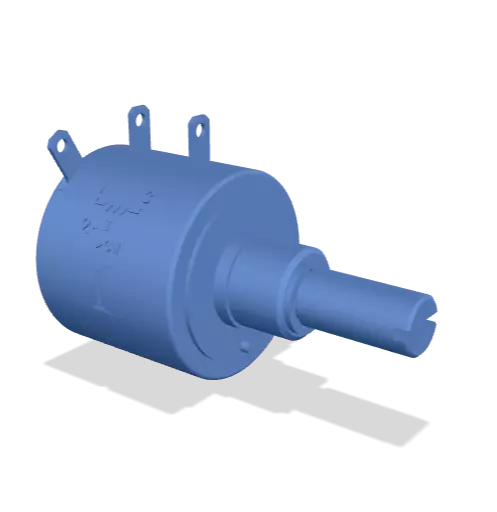

Multiturn-Hybrid-Potentiometer HH17/19

Wirtschaftliches, hochauflösendes und langlebiges Multiturn-Potentiometer mit sehr geringem Signalrauschen im Ø22 mm Gehäuse

  • Wirtschaftliches und langlebiges Multiturn-Potentiometer
  • Hochauflösend - keine Wicklungssprünge dank Hybrid-Technologie
  • Vereinfachte Montage durch Steckerversion
  • Dank zahlreicher Optionen für eine Vielzahl von Applikationen geeignet
  • Version HHR17/19 mit integrierter Rutschkupplung
Datenblatt
Spezifikationen
Auflösung Nahezu unendlich
Funktionen / Besonderheiten Mit mech. Stopp, Opt. mehrgangfähig / Tandem, Opt. rückseitige Welle
Ausgangssignal Analog
Schutzart IP40 (optional bis IP65)
Sensor-Technologie Hybrid-Potentiometer
Wellendurchmesser 6,00 mm, 6,35 mm
Gehäusedurchmesser 22 mm
Montage Bushing
Elektrische Anschlussart Radial, Lötkontakte, Klemmanschluss
Elektr. wirksamer Drehwinkel max. 3600°
Gehäusetiefe min. 19 mm
Beschreibung
Die Potentiometer der Serie HH(R)17/19 im Ø22 mm Gehäuse sind ... mehr
Beschreibung
Schließen
Produktbeschreibung: Multiturn-Hybrid-Potentiometer HH17/19

Die Potentiometer der Serie HH(R)17/19 im Ø22 mm Gehäuse sind für Applikationen, bei denen es auf einen langlebigen und sehr hochauflösenden Multiturn-Potentiometer ankommt.

Die hochauflösenden Präzisionspotentiometer der Serie HH17/19 besitzen ein Drahtwiderstandselement, das mit einer Leitplastikschicht veredelt ist. Somit entfallen die sogenannten Wicklungssprünge und die Auflösung ist nahezu unendlich. Durch die glatte Oberfläche des Widerstandselementes hat das Hybrid-Potentiometer eine wesentlich höhere Lebensdauer und qualifiziert es als Positionsrückmelder in Lagerregelkreisen. Die Wellendurchmesser Ø6,35 / Ø6,00 mm (HH17 / HH19) der Potentiometer sind mit einem Schraubendreherschlitz ausgestattet. Zusätzlich schützt eine optional integrierte Rutschkupplung das Potentiometer vor Zerstörung durch Überfahren der Endanschläge und erleichtert die Nullpunktjustage. Das Potentiometer ist als 3, 5 oder 10 Turn-Version verfügbar. Die radialen vergoldeten Anschlusspins sind passend für Flachstecker (2,8 mm nach DIN 46247 Teil 3) und die Version mit Stecker vereinfacht die Montage.

  • Sehr hochauflösend und langlebig durch Hybrid-Technologie
  • Sehr sauberes Signal - keine Wicklungssprünge dank Hybrid-Technologie
  • Vereinfachte Montage durch Steckerversion
  • Version HHR17/19 mit integrierter Rutschkupplung

Optionen:

  • Frontseitige Abdichtung der Welle
  • Frontseitige Wellenanpassung
  • Verbesserte Linearität
  • Verbesserte Widerstandstoleranz
  • Rückseitige Welle und Wellengeometrie
  • Mittenanzapfung

Wir bieten auf Anfrage viele weitere Anpassungen wie zum Beispiel: Mehrgangausführung, abgedichtetes Gehäuse, spezielle elektrische und mechanische Drehwinkel, spezielle Widerstands- und Linearitätstoleranzen, Montage von Antriebsrädern und sonstigen Mechanikteilen, Konfektionierung von Kabeln und Steckern u.v.m. Bitte nutzen Sie dazu unser Anfrageformular und beschreiben Ihre Applikation, damit wir Ihnen das optimale Produkt für Ihr Design-In ermitteln können.
