Halleffekt-Drehgeber HTx25

Drehgeber im Ø25 mm Metallgehäuse mit zahlreichen Elektronik-, Mechanik- und Softwareoptionen

Absolutwertgeber:

  • Single- oder Multiturn, auch redundant, optional mit Teach-In-Funktion (im Feld programmierbar)
  • Analog: Spannungs-/Stromausgang, PWM - 12 Bit
  • Digital: SSI, SSI+UVW bis 16 Polpaare, SER, SPI - bis 14 Bit

Inkrementalgeber:

  • A, B, Z auch differenziell A, A/, B, B/, Z, Z/, OC, TTL, PP Signalausgänge
  • Freie Wahl der Impulszahl - bis 1024 Imp./Udr.
  • UVW-Signale zur Motorkommutierung von DC-Motoren bis 16 Polpaaren
SSI gray SignalVDCPWM SignalinkrementalDifferentialSerial SPI/SERUVW SignalSchutzart IP65
Auflösung Analog 12 bit, seriell bis 14 bit, inkremental bis zu 1024 Imp. /Udr.
Funktionen / Besonderheiten Ohne mech. Stopp, Kundenseitig programmierbar, Metallgehäuse
Ausgangssignal Analog, Inkremental, PWM, SSI, SER, SPI
Schutzart Bis zu IP65
Sensor-Technologie Hall-Technologie
Wellendurchmesser standard Ø4 oder Ø6 (Option ≤Ø6,35 mm)
Gehäusedurchmesser 25 mm
Montage Servoflansch, Gewindebohrungen

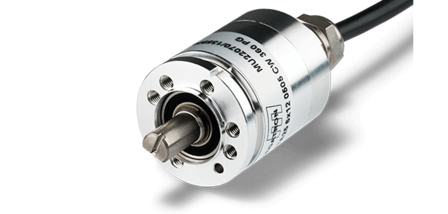

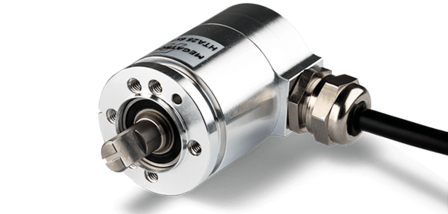

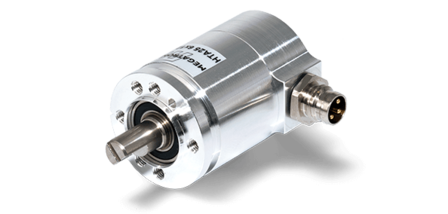

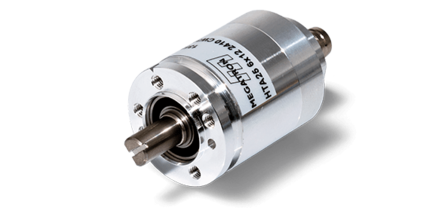

Elektrische Anschlussart Axial, Radial, Kabel, Stecker
Elektr. wirksamer Drehwinkel max. 72000°
Gehäusetiefe min. 35 mm / max. 51,7 mm
Beschreibung
Schließen
Produktbeschreibung: Halleffekt-Drehgeber HTx25

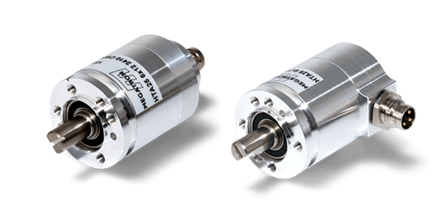

HTx25-Drehgeber - robuster, kompakter und doppelt kugelgelagerter Drehgeber mit Vollwelle

Die Drehgeber der HTx25-Serie sind speziell für Anwendungen in anspruchsvollen Umgebungen mit begrenztem Einbauraum konzipiert. Die berührungslosen Drehgeber im Ø25-mm Metallgehäuse lassen sich dank zahlreicher elektronischer und mechanischer Optionen genau auf den jeweiligen Einsatzbereich abstimmen. Ob als Inkremental- oder Absolutwertgeber, sie decken ein breites Anwendungsspektrum ab und werden je nach Ausgangselektronik z. B. in Anlagen, Laborgeräten und medizinischen Geräten eingesetzt.

Der HTx25 ist der kleinste Drehgeber mit Metallgehäuse im MEGATRON-Programm. Sie verfügen über ein robustes Aluminiumgehäuse, einen hohen IP-Schutz und eine doppelt kugelgelagerte Edelstahlwelle, die hohe Betätigungsgeschwindigkeiten ermöglicht. Die Signalverarbeitung ist digital und basiert auf modernster Hall- Sensorik, die eine zuverlässige magnetische Erfassung der Messwerte gewährleistet. Die gradientenbasierte Auswertung gewährleistet eine hohe Störsicherheit, z. B. gegen Temperaturschwankungen und EMV-Einflüsse. Die Drehgeber sind auf maximale Lebensdauer ausgelegt und übertreffen sogar die optische Datenerfassung. Die Anzahl der Defekte oder Ausfälle bei Drehgebern mit diesem technologischen Design ist auch nach jahrzehntelangem Einsatz praktisch gleich Null.

Das Baukastensystem der HTx25-Drehgeber ermöglicht neben vielen Standardoptionen eine optimale Anpassung an die jeweiligen Anforderungen der Anwendung. Darüber hinaus erlaubt das Konzept auch zeitnahe kundenspezifische Anpassungen (auch in Kleinserien) auf Basis eines klar strukturierten Preismodells. Typische Modifikationen sind z.B. kundenspezifische Wellengeometrien, individuelle Signalausgangsfunktionen, spezielle Kabellängen oder individuell konfektionierte elektrische Anschlusskabel.
