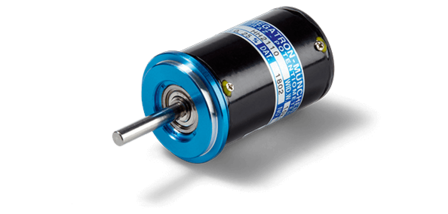

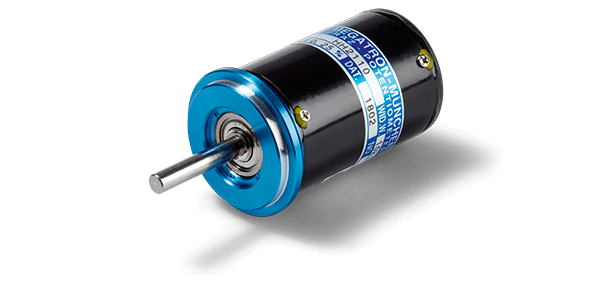

Multiturn-Hybrid-Potentiometer HH21
Hochauflösendes und langlebiges Multiturn-Potentiometer mit sehr geringem Signalrauschen im Ø20 mm Servoflanschgehäuse
- Sehr hochauflösend und langlebig
- Sauberes Signal - keine Wicklungssprünge dank Hybrid-Technologie
- Servoflansch zur präzisen Nullpunkt-Justage
- Optional Mittenanzapfung, Endschalter, Rutschkupplung u.v.m.
Spezifikationen
| Sensor-Technologie | Hybrid-Potentiometer |
|---|---|
| Elektr. wirksamer Drehwinkel | max. 3600° |
| Funktionen / Besonderheiten | Opt. mehrgangfähig / Tandem, Opt. rückseitige Welle, Mit mech. Stopp, Opt. Endschalter |
| Auflösung | Nahezu unendlich |
| Ausgangssignal | Analog |
| Elektrische Anschlussart | Radial, Lötkontakte |
| Schutzart | IP40 |
| Montage | Servoflansch |
| Wellendurchmesser | 3,17 mm, 3,00 mm |
| Gehäusedurchmesser | 20 mm |
| Gehäusetiefe | min. 24,5 mm |
Beschreibung
Die Potentiometer der Serie HH21 im Ø20 mm Gehäuse sind für ... mehr
Beschreibung
SchließenProduktbeschreibung: Multiturn-Hybrid-Potentiometer HH21
Die Potentiometer der Serie HH21 im Ø20 mm Gehäuse sind für Applikationen, bei denen es auf ein langlebiges und sehr hochauflösendes Multiturn-Potentiometer mit Servoflansch ankommt.
Die hochauflösenden Präzisionspotentiometer der Serie HH21 besitzen ein Drahtwiderstandselement, das mit einer Leitplastikschicht veredelt ist. Somit entfallen die sogenannten Wicklungssprünge und die Auflösung ist nahezu unendlich. Durch die glatte Oberfläche des Widerstandselementes hat das Hybrid-Potentiometer eine wesentlich höhere Lebensdauer.
- Sehr hochauflösend und langlebig durch Hybrid-Technologie
- Sehr sauberes Signal - keine Wicklungssprünge dank Hybrid-Technologie
- 2 x Kugellager
Optionen:
- 3-10 Turn
- Verbesserte Linearität
- Verbesserte Widerstandstoleranz
- Frontseitige Wellenanpassung
- Rückseitige Wellenverlängerung
- Tandem Versionen
- Mittenanzapfung
Wir bieten auf Anfrage viele weitere Anpassungen wie zum Beispiel:
Mehrgangausführung, Endschalter CW, CCW, spezielle elektrische und mechanische Drehwinkel, spezielle Widerstands- und Linearitätstoleranzen, Montage von Antriebsrädern und sonstigen Mechanikteilen, Konfektionierung von Kabeln und Steckern u.v.m.
