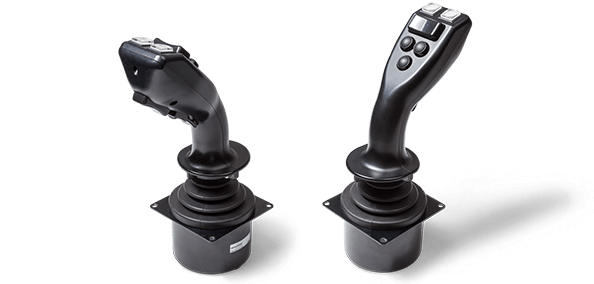

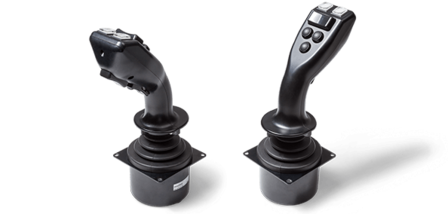

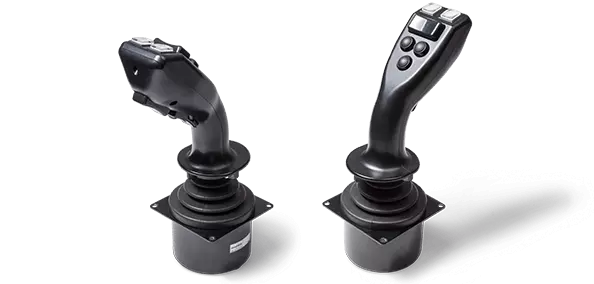

Handjoystick Serie 891

Großer, multifunktionaler Heavy-Duty-Handjoystick mit Kobraknauf von höchster Qualität

  • Kobrakopfähnlicher, ergonomischer Knüppel für die Steuerung komplexer Maschinen
  • Herausragende Qualität von Mechanik und Sensorik für den langjährigen, verlässlichen Betrieb
  • Ausgestattet mit Leitplastik-Potentiometern oder Hallsensoren (beide auch redundant verfügbar) als ideale Lösung für Ihre Elektronik
  • Vielfältige Konfigurationsmöglichkeiten für Wippen, Schalter, Rastpositionen und Mikroschaltern für die Erfüllung sicherheitskritischer Anforderungen
  • Mit Federrückstellung auf Mittellage oder mit Reibungsbremse verfügbar
  • Haptik und Verhalten der x- und y-Achse getrennt anpassbar für die Optimierung auf Spezialanwendungen
  • Sondervariante mit komplett drehbarem Kobraknauf verfügbar
  • Schutzart bis IP65 (oberhalb des Panels, abhängig von Konfiguration)
Achsen 1, 2, 3, ≥ 4
Ausgang/Schnittstelle Analog
Bauform Handjoystick
Rückstellung Federrückstellung, Reibungsbremse
Sensor-Technologie Potentiometrisch oder Hall-Effekt
Gehäusetiefe unter dem Panel ≤ 60 mm
Anzahl der Taster 0, 1, 2, 3, ≥4
Abdichtung (über dem Panel) Standard IP40, IP65 verfügbar als Spezialversion
Kulisse (Begrenzung d. Auslenkung) Quadratisch, Rund, Plus, y-Richtung (1 Achse), x-Richtung (1 Achse), L-förmig (nur vorwärts x und y)
Beschreibung
Schließen
Produktbeschreibung: Handjoystick Serie 891

Die großen Handjoysticks der Serie 891 mit Kobragriff wurden speziell für die mehrachsige Steuerung von Maschinen in harten Umgebungen entwickelt, wo höchste Ansprüche an Qualität und Haptik gestellt werden und viele Zusatzfunktionen gewünscht sind. Die Joysticks 891 sind hier ein Garant für den Erfolg bei diesen anspruchsvollen Applikationen.
Oftmals müssen Rückstellverhalten, Federstärke für die jede Bewegungsrichtung des Joysticks gesondert abgestimmt sein, um die Anforderungen der Applikation an die Haptik erfüllen zu können.
Bei der Serie 891 ist die Achsenmechanik in Metall ausgeführt und Sensoren sowie Verhalten der beiden Hauptachsen können unabhängig voneinander stark konfiguriert werden:

  • Der Griff kann entweder durch eine Feder zur Rückstellung in die Mittellage gebracht werden (verschiedene Federstärken verfügbar) oder es erfolgt eine Fixierung der Position durch eine Reibungsbremse
  • Optional können Rastpositionen (für x- und y-Achse) in der Mittellage verwirklicht werden, damit der Anwender das Erreichen der Mittelposition spürt. Die Haptik kann so ideal auf die Applikation abgestimmt werden.

Durch spezifische Funktionsbestückungen mit Mini-Joysticks, Wippen, Totmannschalter, Taster ober- und unterhalb des Joystickkopfes lässt sich das Design für die Applikation individualisieren. So können optional mehrere Achswippen eingebaut werden, wodurch der Joystick mit einer hohen Zahl an Freiheitsgraden ausgestattet werden kann. Die ergonomische Gestaltung des Kobra-Knaufs stellt die Erreichbarkeit der Zusatzfunktionen sicher. Als Sondervariante kann auch der ganze Knauf als dritter Freiheitsgrad der Hauptachsen drehbar ausgeführt werden.

Für sicherheitskritische Anwendungen können zusätzlich Totmannschalter im Griff integriert werden und Mikroschalter zur Detektion des Bedienzustands bestellt werden, die bei Auslenkung der x- und y-Achse in eine vom Kunden spezifizierte Lage schalten. Es sind auch redundante Schaltaufbauten möglich. Häufig werden die folgenden Mikroschalter verbaut:

  • Schalter zur Detektion der Mittellage (für x- und y-Achse)
  • Schalter zur Detektion der Auslenkung um 5°, 10° oder 15° (für x- und y-Achse)

Die Hauptsensoren für die Messung der Winkellage des Knaufes werden meist als Potentiometer ausgeführt, da diese als passive Bauelemente den Vorteil der EMV-Immunität haben. Optional sind allerdings auch Hallsensoren verfügbar, die den Vorteil des kontaktlosen Messprinzips haben und daher im langjährigen Betrieb nur minimalen Drift des Ausgangssignals zeigen. Sämtliche Sensorik-Optionen sind auch redundant verfügbar.
