Drehgeber ETA25PS Hall-Effekt

Parametrierbarer Singleturn Halleffekt Drehgeber

Vom Kunden vor Ort parametrierbare Drehgeber mit Analogausgang – ein Drehencoder für verschiedene Drehwinkel

  • Eine Drehgeber-Variante für unterschiedliche Anforderungen
  • Winkelbereich, Drehsinn und Spannungsversorgung vor Ort parametrierbar
  • Hohe Qualität und Lebensdauer
  • Kurze Lieferzeiten
  • Made in Germany
Sensor-Technologie Hall-Effekt-Drehgeber
Elektr. wirksamer Drehwinkel max. 360°
Funktionen / Besonderheiten Kundenseitig programmierbar, Ohne mech. Stopp
Auflösung Absolut 12 Bit
Ausgangssignal Analog
Elektrischer Anschluss Klemmanschluss, Lötkontakte, Radial
Schutzart IP40
Montage Bushing
Wellendurchmesser 6,35 mm, 6,00 mm
Gehäusedurchmesser 25 mm
Gehäusetiefe min. 18,8 mm
Beschreibung
Schließen
Produktbeschreibung: Parametrierbarer Singleturn Halleffekt Drehgeber

Der programmierbare Sensor ETA25PS lässt sich einfach durch den Kunden vor Ort auf den gewünschten Winkelmessbereich parametrieren. Zur Wahl stehen die Betriebsspannung, der Anfangs- und Endwinkel sowie der Drehsinn.

Nur noch ein Artikel für verschiedene Drehwinkel und das direkt einstellbar im Feld. Dieses sind in Kombination mit der Wahl der Spannungsversorgung und des Drehsinnes vor Ort, die Hauptvorteile des Singleturn-Drehgebers ETA25PS. Somit ist die exakte Justage der Parameter direkt bei der Inbetriebnahme der Applikation möglich. Das erleichtert dem Anwender die Messung vor Ort einzurichten und vereinfacht die Logistik, da mit nur einem Winkelgeber unterschiedliche Anforderungen erfüllt werden.

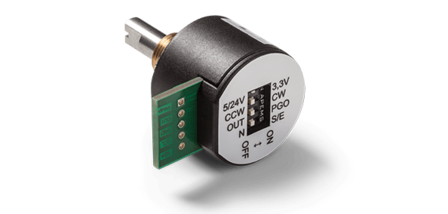

Der ETA25PS erfasst Winkel von 0..20° bis 0..360° mit einer absoluten Auflösung von 12 Bit bei 360°. Ein Parametrierschalter definiert den Drehsinn (CW/CCW) und ein Schalter die Betriebsspannung 5 V, 3,3 V oder 24 V. Mit seinem kompakten Gehäusedurchmesser von 25 mm und Ø6 mm oder Ø6,35 mm Welle ist der Drehgeber optimal für den Einsatz in Antriebseinheiten als Positionsrückmeldung geeignet. In Kombination mit der langen Lebensdauer ergibt sich ein hervorragendes Preis-Leistungs-Verhältnis.
Zum elektrischen Anschluss ist eine radial zum Gehäuse positionierte Platine vorhanden. Hier können auch Pfostenleisten für eine Steckverbindung installiert werden. Kundenspezifische Anpassungen, wie andere Wellen-Geometrien, Kabelkonfektionierungen, radialer Stecker-Abgang, spezielle Stecker, Stromsparmodus < 1mA sowie ein mechanischer Stopp sind auf Anfrage realisierbar.

Für entsprechende Multiturn-Anforderungen steht der ETA25PM bereit
