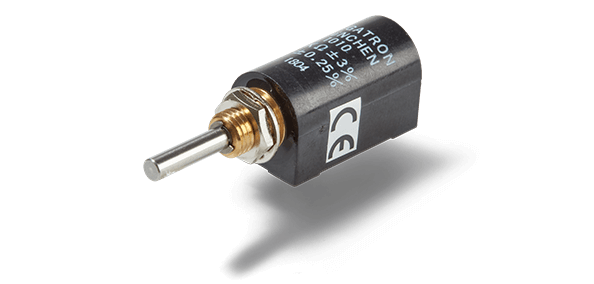

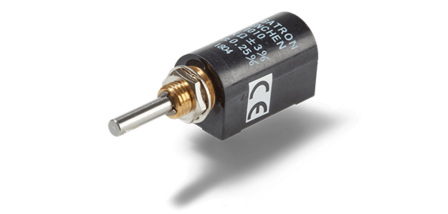

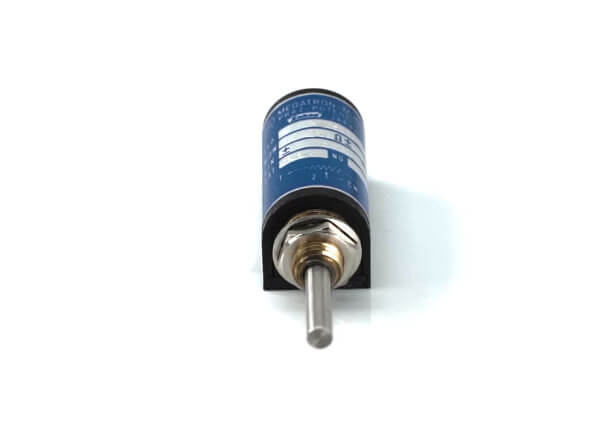

Miniatur Drehpotentiometer AL9
Miniaturisiertes, wirtschaftliches und präzises Multiturn-Drehpotentiometer für moderate Betätigungen im Ø13 mm Gehäuse
- Verfügbar als 3 Turn, 5 Turn oder 10 Turn
- Mit axialen oder radialen Anschlüssen oder direkten Leiterplattenmontage
- Lebensdauer über 200.000 Umdrehungen
- Unabhängige Linearität ±0,35 % (optional bis ±0,1 %)
- Widerstandswerte 20 Ohm bis 100 kOhm
- Betriebstemperaturbereich -55 °C bis +105 °C
- Nennbelastbarkeit bis zu 1,5 W
Sensor-Technologie | Draht-Potentiometer |
---|---|
Elektr. wirksamer Drehwinkel | max. 3600° |
Funktionen / Besonderheiten | Mit mech. Stopp |
Auflösung | Abhängig vom Widerstandswert |
Ausgangssignal | Analog |
Elektrische Anschlussart | Axial, Radial, Lötkontakte |
Schutzart | IP40 (optional bis IP65) |
Montage | Bushing |
Wellendurchmesser | 3,17 mm |
Gehäusedurchmesser | 13 mm |
Gehäusetiefe | min. 25,5 mm |
Miniaturisiertes Multiturn-Potentiometer für präzise Sollwertvorgaben
Die miniaturisierten 10-Turn-Drehpotentiometer der AL9-Serie werden bevorzugt für die Sollwertvorgabe eingesetzt. Das Widerstandselement bietet eine Lebensdauer von über 200.000 Umdrehungen, was sie ideal für Anwendungen mit moderater Betätigung macht.
Für Applikationen mit höheren Anforderungen an die Lebensdauer stehen die baugleichen Serien zur Verfügung:
- AL10 mit Drahtpotentiometer-Technologie für ≥ 2 Millionen Umdrehungen
- AL11 mit Hybridpotentiometer-Technologie für ≥ 10 Millionen Umdrehungen
Dank ihrer kompakten Ø13 mm-Bauweise eignen sich die AL9-Potentiometer besonders für Anwendungen mit begrenztem Einbauraum, in denen eine exakte manuelle Einstellung erforderlich ist. Sie sind in 3, 5 oder 10 Turns erhältlich und bieten eine präzise Widerstandsmessung für feine Justierungen.
Für anspruchsvolle Umgebungen steht eine IP65-Wellenabdichtung zur Verfügung.
Optionen:
- Elektrisch wirksamer Drehwinkel 1080° (3 Turn), 1800° (5 Turn) oder 3600° (10 Turn)
- Elektrische Anschlüsse Lötpins oder Lötfahnen (radial oder axial)
- Wellenabdichtung IP65 für erhöhte Schutzanforderungen
- Widerstandswerte 20 Ohm bis 100 kOhm
- Widerstandstoleranz ±3 % (optional ±1 %)
- Unabhängige Linearität ±0,35 % (optional bis ±0,1 %)
- Wellenanpassungen: Verschiedene Geometrien und Längen
- Schraubendreherschlitz optional verfügbar
