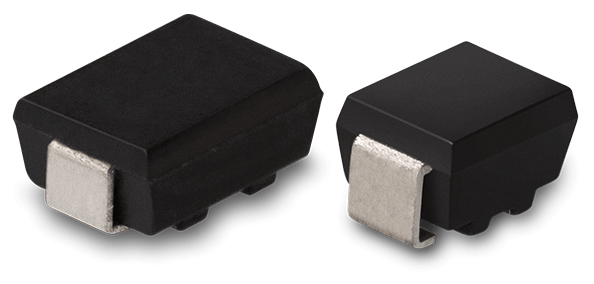

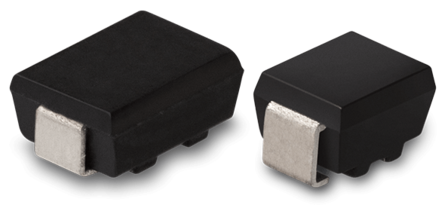

SMD Widerstand MMP/MMQ - Metallfolie

Langzeitstabile Metallfolien-SMD-Widerstände für anspruchsvolle Einsatzbedingungen

Die SMD-Widerstände der Serien MMP/MMQ sind sowohl für die maschinelle Bestückung als auch für den Einsatz in präzisen und langlebigen Schaltungen ausgelegt. Metallfolientechnologie, vergossenes Gehäuse und frei gebogene, abgewinkelte Anschlüsse wirken dabei zusammen: Sie halten den Widerstandswert über Temperaturwechsel und die gesamte Lebensdauer hinweg stabil und reduzieren gleichzeitig mechanische Spannungen an Lötstellen und Leiterplatte. Dadurch eignen sich MMP/MMQ besonders für Umgebungen, in denen thermische und mechanische Belastungen klassische Chipwiderstände an ihre Grenzen bringen.

Mit einem Widerstandsbereich von 30 Ω bis 60 kΩ decken die Serien sowohl niederohmige Anwendungen, z. B. Strommessungen oder Dämpfungsglieder, als auch hochohmige Präzisions-Spannungsteiler ab. Widerstandstoleranzen ab ±0,05 % mit optionalen Varianten bis ±0,01 % ermöglichen eine fein abgestimmte Auslegung von Mess- und Referenzschaltungen, ohne auf aufwändige Abgleichmaßnahmen angewiesen zu sein. In Verbindung mit Temperaturkoeffizienten ab ±5 ppm/°C – und optionalen Versionen bis hin zu ±1 ppm/°C in definierten Widerstandsbereichen – lassen sich Schaltungen mit sehr geringer Temperaturdrift realisieren.

Die Nennleistungen von 0,1 W (MMP) und 0,125 W (MMQ) bei 125 °C sowie der erweiterte Arbeitstemperaturbereich von −65 °C bis +175 °C machen die Serien besonders geeignet für Anwendungen, in denen herkömmliche Chipwiderstände an ihre Grenzen kommen. Dazu zählen zum Beispiel Mess- und Auswerteelektroniken in der Nähe heißer Komponenten oder Umgebungen mit großen Temperaturzyklen. Belastungs-, Temperatur- und Schocktests, wie sie im Datenblatt beschrieben sind, unterstreichen die Eignung der MMP/MMQ-Serie für anspruchsvolle Einsatzbedingungen.

Optionen

• Widerstandsbereich 30 Ω bis 60 kΩ (je nach Ausführung)
• Widerstandstoleranzen: standardmäßig ab ±0,05 %, optionale Toleranzen bis ±0,01 % in definierten Ohmbereichen
• Temperaturkoeffizienten: Standard ±5 ppm/°C bzw. ±10 ppm/°C (niederohmige Werte), optionale TK-Stufen bis ±1 ppm/°C
• Auswahl konkreter Widerstandswerte im Bereich 30 Ω bis zur jeweiligen Serienobergrenze, inklusive nicht genormter Zwischenwerte
• Lieferung auf Tape-on-Reel oder als Bulkware für unterschiedliche Bestückungs- und Logistikkonzepte
