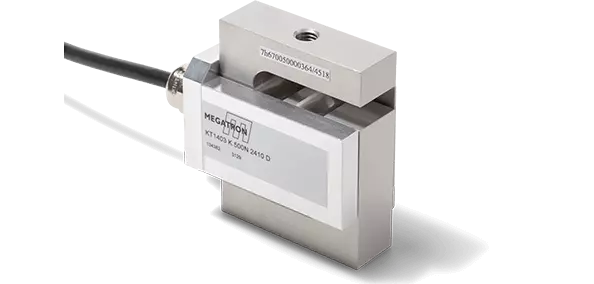

S-Beam Kraftsensor KT1403
S-Beam Kraftsensor mit integriertem digitalen Messverstärker und M8 Innengewinde für Messbereiche bis zu 1 kN
- Mit integriertem digitalen Signalumformer
- DMS-Prinzip
- Messkörper aus Aluminium
- Ausgang 0 …10 V, 4 …20 mA @24 VSUP
- Krafteinleitung über M8-Gewinde für 50 N…1 kN
- Einfache Montage, stabil und zuverlässig
Bauform | S-Beam |
---|---|
Nennlast | 50 N, 100 N, 200 N, 500 N, 1 kN |
Kraftrichtung | Zug und Druck |
Ausgangssignal | 0..10 V mit integr. Verstärker, 4..20 mA mit integr. Verstärker |
Schutzart | IP30 |
Messverstärker | Mit Messverstärker |
Bei der Kraftaufnehmer-Serie KT1403 erfolgt die Krafteinleitung über das Innengewinde M8 für Messbereiche bis 1 kN. Die Kraftsensoren sind nach dem S-Beam-Prinzip aufgebaut und das Innengewinde dient zur Krafteinleitung von Druck- oder Zugkräften. Der Aluminiummesskörper ist vom Messbereich (50 N…1 kN) in unabhängiger Bauform erhältlich. Der Kraftaufnehmer besitzt einen integrierten digitalen Signalumformer und liefert Ausgangssignale von 0 …10 V, 4 …20 mA @24 VSUP. Das Messprinzip der Wheatstone DMS-Vollbrücke hat sich für diese Art von Kraftsensoren seit Jahrzehnten bewährt und garantiert eine lange Lebensdauer.
