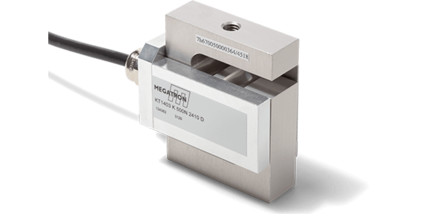

Célula de carga de tipo S-Beam KT1403
Célula d ecarge de tipo S-Beam con amplificador de medición digital integrado y rosca interior M8 para rangos de medición de hasta 1 kN
- Cuerpo de medición en S con transductor digital integrado
- Principio de galgas extensométricas
- Cuerpo de aluminio
- Salida 0..10 V, 4..20 mA @24 VSUP
- Transmisión de la fuerza mediante rosca M8 para 50 N .. 1 kN
- Fácil de instalar, estable y fiable
| Forma constructiva | Célula de carga tipo S-Beam |
|---|---|
| Fuerza nominal | 50 N, 100 N, 200 N, 500 N, 1 kN |
| Dirección de la fuerza | Tensión y Compresión |
| Señal de salida | 4..20 mA con amplificador integrado, 0..10 V con amplificador integrado |
| Amplificador | Con amplificador |
En la serie de sensores de fuerza KT1403, la fuerza se introduce a través de la rosca interior M8 para rangos de medición de hasta 1 kN. Las células de carga están construidas según el principio de la viga en S. La fuerza se transmite a través de la rosca interna para aplicaciones a compresión o tracción. El cuerpo de medición de aluminio está disponible para un rango de medición de a partir de 50 N y hasta 1 kN en un diseño de dimensiones únicas e independientes de la carga. La célula de carga tiene un convertidor de señal digital integrado y proporciona señales de salida de 0..10 V, 4..20 mA @ 24 VSUP. El principio de medición del puente completo de galgas extensométricas de Wheatstone ha demostrado su eficacia durante décadas para este tipo de sensores de fuerza y garantiza una larga vida útil.
