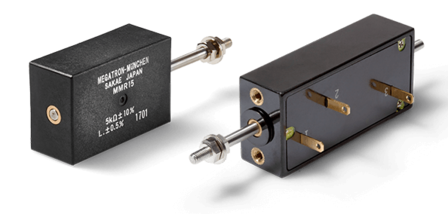

Potentiometrischer Wegsensor MM

Sehr kompakter Wegsensor mit beidseitig geführter Schubstange und Zentrierbund in den Messlängen 10 bis 30 mm

  • Platzsparend durch kleine Abmessungen
  • Hohe Lebensdauer und Genauigkeit
  • Messlängen von 10 mm bis 30 mm
  • Zweifach gelagerte Achsen
  • Montage mit Zentrierbund
Elektrisch wirksamer Einstellweg Von 10 bis 30 mm in 4 Varianten
Sensor-Technologie Potentiometrisch
Schutzart IP40
Mechanische Positionserfassung Beidseitige Schubstange mit u. ohne Rückstellfeder
Elektrischer Anschluss Lötkontakte
Montage Bohrlöcher / Gewindebohrungen
Betätigungsgeschwindigkeit < 2 m/s
Auflösung Analog stufenlos
Unab. Linearität (beste) ±0,5% … ±1% (abh. v. Messweg & Option)
Min. Betriebstemperatur -30 °C
Max. Betriebstemperatur +105 °C
Versorgungsspannung Potentiometric
Elektr. Ausgangssignal (Spannung - potentiometrisch)
Minimale Gesamtlänge Klein (< 15 cm)
Beschreibung
Schließen
Produktbeschreibung: Potentiometrischer Wegsensor MM

Die Serie MM ohne Rückstellfeder / MMR mit Rückstellfeder wird in Applikationen mit geringen Platzverhältnissen eingesetzt, die einen miniaturisierten Wegsensor mit Zentrierbund, hoher Lebensdauer, hoher Genauigkeit und beidseitig geführter Schubstange benötigen.

Die Linearpotentiometer der Serie MM / MMR sind besonders kompakt konstruiert und deshalb für Applikationen mit beengten Platzverhältnissen sehr gut geeignet. Der Wegsensor wird frontseitig anhand eines Zentrierbundes mit 2 Gewindebuchsen montiert. Die mechanische Erfassung der Linearbewegung erfolgt beim Weggeber MM(R) durch die beidseitig geführte Schubstange. Zur Ankopplung kann der Wegsensor sowohl als Taster als auch mit geführter Schubstange eingesetzt werden.
Dank der Comolded-Leitplastik-Technologie besitzt der kompakte Weggeber eine sehr gute Lebensdauer und eine hohe Genauigkeit aufgrund seiner guten Linearität. Das potentiometrische Messprinzip kommt ohne elektronische Signalumformung aus. Das Signal ist ohne Verzögerung nach Ein- und Ausschalten verfügbar sowie temperaturstabil und robust gegenüber EMV Einflüssen. Kundenspezifische Anpassungen am elektrischen Anschluss (Konfektionierung mit Stecker) oder an der Schubstange (Länge, Gewinde, Abflachung...) oder Erhöhung der IP-Schutzklasse sind auf Anfrage möglich.
