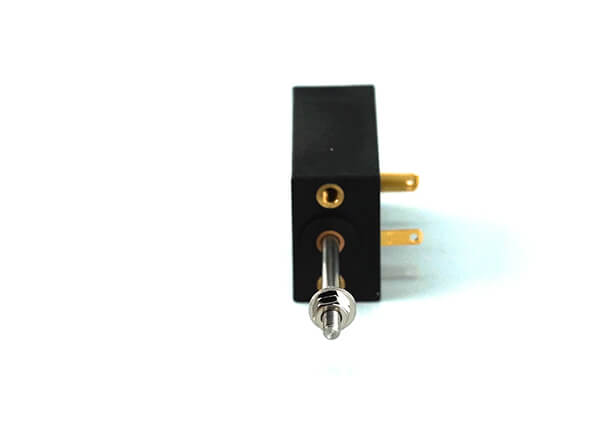

Trasduttore lineare potenziometrico MM
Trasduttore lineare altamente compatto con asta di spinta guidata anteriormente e posteriormente e anello pilota per corse da 10 a 30 mm
- Risparmio di spazio grazie alle dimensioni ridotte
- Lunga durata ed elevata precisione
- Lunghezze di misura da 10 a 30 mm
- Asta di spinta posteriore e anteriore guidata
- Due filettature M3 e diametro della flangia di 10 mm per una facile integrazione
- IP40 con molla interna / IP54 con molla esterna (opzione)
| Corsa elettrica effettiva | From 10 to 30 mm in 4 variants |
|---|---|
| Tecnologia dei sensori | Potenziometrico |
| Classe di protezione | IP40 (optional IP54) |
| Risoluzione | Analogica continua |
| Tipo di rilevamento meccanico | Front and rear side rod with/without spring return |
| Tipo di uscita elettrica | Contatti a saldare |
| Montaggio | Montaggio a vite / fori per il foro |
| Segnale elettrico in uscita | (tensione - potenziometrico) |
| Linearità ind. (migliore) | ±0.5% … ±1% (dep. o. travel & option) |
| Velocità di attuazione | < 2 m/s |
| Temperatura massima d'esercizio | +105 °C |
| Temperatura di esercizio minima | -30 °C |
| Lunghezza totale minima | Piccolo (< 15 cm) |
| Tensione di alimentazione | Potentiometric |
La serie MM senza ritorno a molla / MMR con ritorno a molla è utilizzata nelle applicazioni in cui lo spazio è limitato e si richiede un sensore di spostamento miniaturizzato con anello pilota, lunga durata, elevata precisione e asta di spinta a doppia guida.
I potenziometri lineari della serie MM / MMR sono estremamente compatti e quindi ideali per le applicazioni in cui lo spazio è limitato. Questo sensore compatto viene montato utilizzando l'anello pilota e i due fori filettati sulla parte anteriore. Il rilevamento meccanico del movimento lineare del sensore lineare è ottenuto mediante un'asta di spinta guidata anteriormente e posteriormente. Il sensore di spostamento può essere utilizzato come sonda o con un'asta di spinta guidata. La misura potenziometrica dello spostamento viene effettuata utilizzando un elemento resistivo conduttivo in plastica ad alta risoluzione. Grazie a questa tecnologia in plastica conduttiva, il sensore di spostamento compatto ha una durata molto lunga e un'elevata precisione grazie alla sua buona linearità.
Poiché il principio di misura potenziometrico fornisce valori assoluti e non richiede alcuna conversione elettronica, il segnale di retroazione della posizione è realmente acceso senza ritardi, stabile in temperatura e resistente alle influenze EMC.
La personalizzazione del collegamento elettrico (con connettore) o dell'asta di spinta (lunghezza, filettatura, piatto...) o l'aumento della classe di protezione IP sono disponibili su richiesta.
