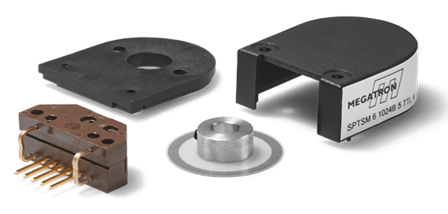

Optischer Kit-Inkrementalgeber SPTSM

Universeller 30-mm-Kit-Encoder mit bis zu 1024 Imp./U und optionaler Durchgangsbohrung

  • 2 Kanäle + Index
  • TTL oder Linedriver Ausgang
  • Für Wellen Ø4 mm bis Ø8 mm
  • Einbautiefe 16,9 mm
  • Betriebsspannung 5 VDC
  • Grenzfrequenz 100 kHz
  • Optionale Durchgangsbohrung
  • Made in Germany
inkrementalDifferential
Datenblatt Produkt anfragen
Spezifikationen
Sensor-Technologie Optische-Drehgeber
Elektr. wirksamer Drehwinkel max. 360°
Funktionen / Besonderheiten Ohne mech. Stopp, Kit-Encoder
Auflösung Bis zu 1024 Imp./Udr. (max. 5000 Imp./Udr.)
Ausgangssignal Inkremental
Elektrische Anschlussart Radial, Lötkontakte, Stecker
Schutzart IP30
Montage Nabe
Wellendurchmesser Ø4..8 mm
Gehäusedurchmesser 35 mm / 30 mm
Gehäusetiefe 16,9 mm
Beschreibung
Kompakter Kit-Encoder für präzise Positionsmessung Die ... mehr
Beschreibung
Schließen
Produktbeschreibung: Optischer Kit-Inkrementalgeber SPTSM

Kompakter Kit-Encoder für präzise Positionsmessung

Die SPTSM-Serie ist ein vielseitiger optischer Kit-Inkrementalgeber, der speziell für beengte Einbauverhältnisse entwickelt wurde. Mit einem 30-mm-Gehäuse und einer geringen Einbautiefe von nur 17 mm eignet er sich ideal für Anwendungen mit begrenztem Platzangebot.

Dank seiner berührungslosen Messmethode arbeitet der Encoder nahezu verschleißfrei und bietet eine lange Lebensdauer. Die optional verfügbare Durchgangsbohrung im Gehäusedeckel erlaubt die Nutzung mit längeren Wellen, falls erforderlich.

Die Signalübertragung erfolgt über TTL- oder Line-Driver-Ausgänge, die je nach Anwendung unterschiedliche Vorteile bieten:

  • TTL ermöglicht eine einfache Integration in Steuerungssysteme.
  • Line Driver (differentiell, optional) bietet eine störsichere Signalübertragung über längere Kabelstrecken.

Der elektrische Anschluss erfolgt je nach Anforderung über Kontaktstifte oder eine verriegelbare Steckverbindung. Die maximale Drehzahl beträgt bis zu 100 U/min, wobei kurzzeitig 800 U/min möglich sind. Die nutzbare Impulszahl ist durch die Grenzfrequenz von 100 kHz begrenzt.

Optionen

  • Impulszahlen: 50, 96, 100, 200, 256, 360, 400, 500, 512, 1000, 1024 Imp./U (auf Anfrage bis max. 5000 Imp./U)
  • Wellendurchmesser: 4 mm, 5 mm, 6 mm, 6,35 mm oder 8 mm
  • Gehäusedeckel mit oder ohne Durchgangsbohrung
  • Ausgangselektronik: TTL oder Line Driver
  • Elektrischer Anschluss: Kontaktstifte oder 5-polige verriegelbare Steckverbindung
