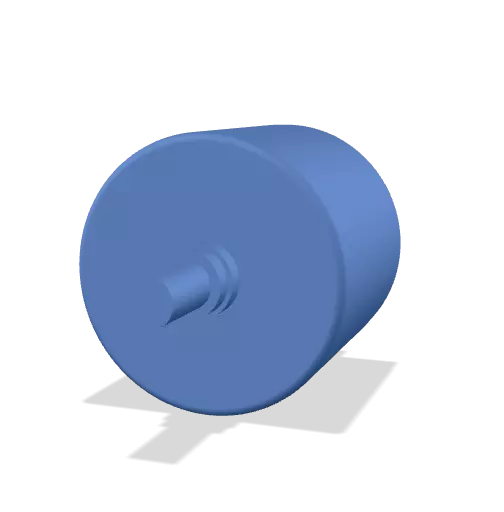

Optischer Inkrementalgeber MOL30

Robuster 30-mm-Drehgeber mit bis zu 3000 Imp./U, Kugellagerung, hoher Belastbarkeit der Welle und zahlreichen Ausgangsoptionen

  • 10 bis 3000 Impulse pro Umdrehung
  • Open Collector (NPN), Push-Pull, Spannungsausgang (NPN), Line Driver
  • 2 Kanäle (A, B) und Index (Z)
  • Betriebsspannung 5 VDC oder 12–24 VDC
  • Grenzfrequenz bis 300 kHz
  • Metallgehäuse mit Kugellager für erhöhte Wellenlasten
inkrementalDifferential
Datenblatt Produkt anfragen
Spezifikationen
Sensor-Technologie Optische-Drehgeber
Elektr. wirksamer Drehwinkel max. 360°
Funktionen / Besonderheiten Ohne mech. Stopp, Metallgehäuse
Auflösung 100...3000 Imp./Udr.
Ausgangssignal Inkremental
Elektrische Anschlussart Axial, Kabel
Schutzart IP50
Montage Gewindebohrungen
Wellendurchmesser 4,00 mm
Gehäusedurchmesser 30 mm
Gehäusetiefe min. 28,5 mm
Beschreibung
Präziser Drehgeber für industrielle Anwendungen Die MOL30-Serie ... mehr
Beschreibung
Schließen
Produktbeschreibung: Optischer Inkrementalgeber MOL30

Präziser Drehgeber für industrielle Anwendungen

Die MOL30-Serie ist ein hochwertiger optischer Inkrementalgeber, der mit seinem 30-mm-Metallgehäuse und einer mechanisch stabilen Kugellagerung für eine lange Lebensdauer ausgelegt ist. Dank der vielfältigen elektrischen Ausgangsoptionen ist er flexibel einsetzbar und eignet sich besonders für industrielle Anwendungen, die hohe Betätigungsgeschwindigkeiten, erhöhte Wellenlasten und eine hohe Lebensdauer bei kompakten Gehäuseabmessungen fordern.

Mit einer Auflösung von bis zu 3000 Imp./U ermöglicht der MOL30 eine präzise Positionsbestimmung. Die hohe Grenzfrequenz von bis zu 300 kHz stellt sicher, dass auch schnelle Bewegungen zuverlässig erfasst werden.

Die Signalübertragung erfolgt über folgende Ausgangsoptionen:

  • Open Collector (NPN): Ermöglicht eine anpassbare Signalspannung durch externe Pull-Up-Widerstände und kann verschiedene Steuerungen bedienen. Zudem kann der Ausgang direkt einfache Schaltfunktionen übernehmen.
  • Spannungsausgang (NPN): Direkte Anbindung an analoge Schaltungen, arbeitet mit festen Spannungspegeln.
  • Push-Pull: Aktive High- und Low-Signale für schnelle Signalwechsel und direkte Steuerungseingänge.
  • Line Driver: Differenzielle Signalübertragung für störsichere Datenübertragung über längere Kabelstrecken.

Der axiale Anschluss über ein 2-m-Rundkabel ermöglicht eine einfache Integration. Optional sind kürzere Kabelvarianten mit Stecker oder längere Längen nach Kundenwunsch verfügbar. Die maximale Drehzahl beträgt bis zu 5000 U/min, wobei die nutzbare Impulszahl durch die Grenzfrequenz von 300 kHz begrenzt ist.

Optionen

  • Impulszahlen: 10, 100, 200, 360, 500, 1000, 1024, 3000 Imp./U
  • Ausgangselektronik: Open Collector (NPN), Push-Pull, Spannungsausgang (NPN), Line Driver
  • Betriebsspannung: 5 VDC oder 12–24 VDC
  • Elektrischer Anschluss: 2 m Rundkabel (optional 250 mm mit Stecker oder individuelle Kabellänge)
