Induktiver Wegsensor MDC
Robuster und kompakter LVDT-Wegsensor mit integrierter Elektronik in drei Bauformen und Messlängen von 2 mm bis 200 mm
- Sehr genaues Messprinzip
- Für raue Umgebungsbedingungen (bis zu IP68)
- Sehr lange Lebensdauer
- Geeignet für hohe Dynamik
- Absolutes Analogsignal
| Elektrisch wirksamer Einstellweg | Von 2 bis 200 mm in 7 Varianten |
|---|---|
| Sensor-Technologie | Induktiv (LVDT) |
| Schutzart | Bis zu IP68 (Standard IP65) |
| Mechanische Positionserfassung | Einseitige Schubstange mit oder ohne Rückstellfeder, loser Kern |
| Elektrischer Anschluss | Rundkabel, Stecker |
| Montage | Flansch, Kugelgelenke, Klammern / Blöcke |
| Auflösung | Analog stufenlos |
| Unab. Linearität (beste) | ±0,25% … ±1% (abh. v. Messweg & Option) |
| Min. Betriebstemperatur | -30 °C |
| Max. Betriebstemperatur | Bis zu +70 °C |
| Versorgungsspannung | 24 V, ±15V |
| Elektr. Ausgangssignal | 0..20 mA, 4..20 mA, 0..5 V, 0..10 V, ±5 V, ±10 V |
| Minimale Gesamtlänge | Klein (< 15 cm), Mittel (15 bis 50 cm) |
Die LVDT Weggeber der Serie MDC werden in Applikationen mit rauen Umgebungsbedingungen eingesetzt, die einen robusten und kompakten Wegsensor mit hoher Lebensdauer, Genauigkeit und einseitig geführter oder loser Schubstange mit Messlängen von 2 bis 200 mm erfordern.

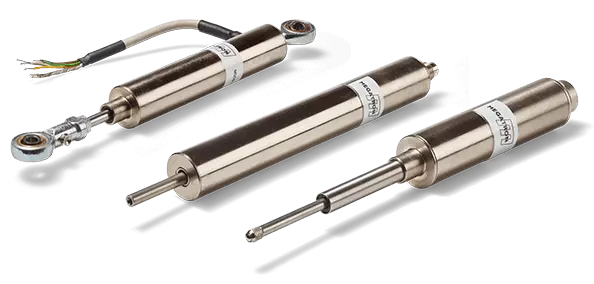

Bei der Wegsensor-Serie MDC erfolgt die mechanische Erfassung der Linearbewegung über eine einseitig geführte oder lose Schubstange. Es stehen Ausführungen als Taster (MDCT) mit ummantelter Rückstellfeder, mit beidseitig geführtem Gelenkkopf (MDCG) zum Ausgleich von vertikalem oder horizontalem Versatz und mit loser Schubstange (MDCL) zur Verfügung. Das induktive Messprinzip im MDC ist als LVDT-Wicklung mit fest vergossenen Spulen ausgeführt. Im Sensorgehäuse ist die Elektronik integriert, die die Position in ein lineares Analogsignal umwandelt. Das induktive Messprinzip ist berührungslos, ermöglicht eine sehr lange Lebensdauer und kann überall dort eingesetzt werden, wo kleine oszillierende Bewegungen mit hoher Dynamik erfasst werden müssen. Das Signal ist absolut, d.h. auch nach dem Ein- und Ausschalten steht die Positionsrückmeldung sofort zur Verfügung. Durch die gute Linearität von ±0,5%FS (optional 0,25%) bezogen auf kleine Messwege und die hohe Auflösung bietet der MDC eine hohe Genauigkeit. Durch den robusten Aufbau mit Schutzart IP65 (optional IP67/68) ist der MDC auch bei rauen Umgebungsbedingungen gut einsetzbar. Der elektrische Anschluss kann über Kabel oder Stecker erfolgen. Kundenspezifische Anpassungen des Kabels (Kabellänge und Konfektionierung mit Stecker oder Schubstange) sind auf Anfrage möglich.
