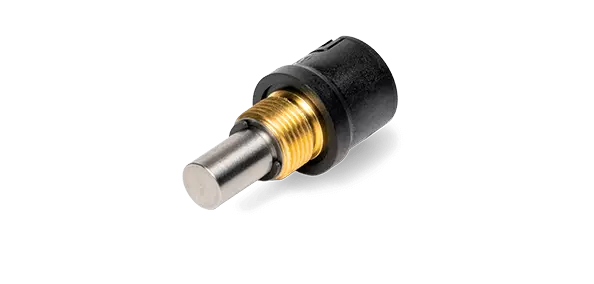

Halleffekt Absolutwertgeber MBA

Vielseitig einsetzbarer, robuster und kompakter Absolutdrehgeber

Der MBA ist ein Hall-Effekt-Absolutwertgeber mit 360° Messbereich, der sich durch seine äußerst kompakte Bauform auszeichnet. Mit einer Auflösung von 12 Bit bietet er eine präzise Winkelmessung. Die Wahl zwischen Gleitlager (mit verschiedenen Drehmomenten) oder Kugellager ermöglicht eine optimale Anpassung an unterschiedliche Einsatzbedingungen.

• Die Version mit mittlerem Drehmoment (< 0,35 Ncm) ist für Applikationen mit manueller Bedienung vorgesehen (Panelencoder).
• Die Versionen mit niedrigem (< 0,2 Ncm) und sehr niedrigem Drehmoment (< 0,035 Ncm) sind für Applikationen mit niedriger und hoher Drehzahl ausgelegt

Durch den integrierten Stecker kann die Signalleitung einfach von der Auswerteeinheit getrennt werden, was die Montage und Wartung vereinfacht. Die Verriegelung des Steckers verhindert unbeabsichtigtes Abstecken. Der Encoder ist für den Betrieb mit 5 VDC ausgelegt und liefert wahlweise ein analoges Ausgangssignal (0...5 V) oder ein PWM-Signal.

PWM bietet den Vorteil einer störungsresistenten Signalübertragung über größere Distanzen und kann direkt in digitale Steuerungen integriert werden, was ihn ideal für Anwendungen mit Mikrocontrollern oder SPS macht.

Mit seiner robusten Welle aus Edelstahl ist der MBA bestens für den industriellen Einsatz geeignet. Er überzeugt durch eine hohe Lebensdauer und einen Betriebstemperaturbereich von -40 °C bis +125 °C.

Optionen

• Wellenvarianten: 3,17 mm, 6 mm oder 6,35 mm Durchmesser
• Lagerung: Gleitlager (niedriges/mittleres Drehmoment) oder Kugellager
• Ausgangssignal: Analog (0…5 V) oder PWM (5 V)
