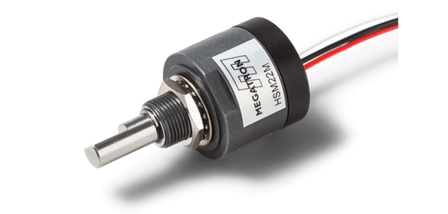

Halleffekt Multiturn-Drehgeber HSM22M
True-Power-On Multiturn-Drehgeber im Ø22,5 mm Metallgehäuse erfasst Winkel bis 3600° (10 turns) absolut zuverlässig
- True-Power-On-Multiturn 3600°
- Kompaktes Ø22,5 mm Gehäuse
- 5 V, 12 V oder 24 V Spannungsversorgung
- Spannungs- oder Stromausgang
- Auf Wunsch mit redundanter Elektronik
| Auflösung | Absolut 12 Bit |
|---|---|
| Funktionen / Besonderheiten | Ohne mech. Stopp, True Power ON |
| Ausgangssignal | Analog |
| Schutzart | IP50 |
| Sensor-Technologie | Hall-Effekt-Drehgeber |
| Wellendurchmesser | 6,00 mm |
| Gehäusedurchmesser | 22,5 mm |
| Montage | Bushing |
| Elektrische Anschlussart | Axial, Litzen |
| Elektr. wirksamer Drehwinkel | max. 3600° |
| Gehäusetiefe | min. 20,6 mm |
Dank der True-Power-On-Funktion werden beliebige Winkeländerungen auch während einer Unterbrechung der Versorgungsspannung registriert und der Winkel nach Wiederkehr der Versorgungsspannung als analoges Signal exakt wiedergegeben.
Die kontaktlose Sensortechnologie arbeitet auf Basis moderner gradientenbasierter Magnetfeldauswertung in prozessorgestütztem Schaltungsdesign. Dies macht den Multiturn-Drehgeber weitgehend unempfindlich gegen magnetische Fremdfelder oder wechselnde Umgebungstemperaturen. Im Zusammenspiel mit der Präzisionsmechanik zeigt der Drehgeber seine zusätzliche Stärke gegenüber magnetoresistiven Verfahren. Diese können Schwächen bei der potentialfreien Messwerterfassung aufweisen.
Eine weitere Besonderheit des Multiturn-Drehgebers sind die Signalplateaus am Bereichsanfang und am Bereichsende, die einen plötzlichen Signalwechsel verhindern. Der elektrisch wirksame Drehbereich des Drehgebers beträgt ab Werk 3600°. Auf Wunsch kann der HSM22M durch einen ab Werk programmierbaren elektrisch wirksamen Drehwinkel von 360° ≤ α ≤ 3600° optimal an die Applikation angepasst werden. Der Drehgeber ist für die Betriebsspannungen 5 V/DC, 12 V/DC und 24 V/DC sowie mit Spannungs- und Stromausgang erhältlich.
Die redundante Elektronik enthält einen Prozessor mit zwei getrennten Prozessorkernen, die über zwei unabhängige Versorgungsspannungen und galvanisch getrennte Signalausgänge (6 Leiter) versorgt werden. Auf Wunsch kann die redundante Elektronik auch mit gemeinsamer Spannungsversorgung und Masse (4 elektrische Anschlüsse) bestellt werden. Der elektrische Anschluss besteht aus Einzellitzen mit einer Länge von 18 cm.
Das Gehäuse und die Präzisionsmechanik sind aus Metall. Zum optimalen Schutz der Elektronik ist diese in einem Kunststoffträger eingebaut und vollständig vergossen. Die aus Edelstahl gefertigte Welle mit Ø 6 mm ist mit einer Wellenabflachung versehen. Das aus Metall gefertigte Gleitlager hat eine Lebensdauer von mindestens 20 Millionen Wellenumdrehungen. Zulässig ist eine dauerhafte Betätigungsgeschwindigkeit der Welle bis 400 U/min.
Der HSM22M ist die erste Wahl, wenn höchste Zuverlässigkeit gefordert ist. Typische Anwendungen sind die präzise Positionserfassung von Seilwinden und Stellantrieben. MEGATRON passt den HSM22M auf Wunsch mit spezieller Wellengeometrie, elektrischen Anschlüssen sowie kundenspezifischen Ausgangssignalen an.
