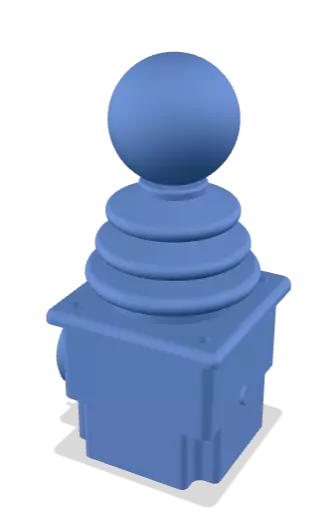

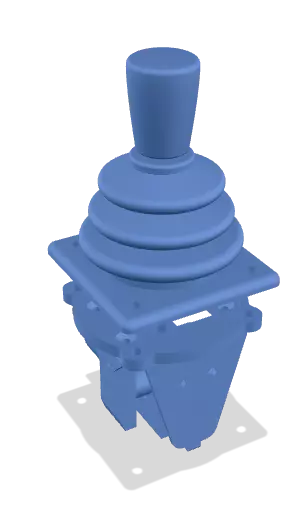

Fingerjoystick Serie 842

Robuster potentiometrischer Joystick mit großer Auswahl an Knäufen - kompakt und dennoch flexibel

  • Sehr robuster potentiometrischer Fingerjoystick mit Metallmechanik
  • Breite Auswahl an Knäufen
  • Schutzart bis zu IP65 über dem Panel
  • Prinzipbedingt robust gegenüber elektromagnetischen Störungen
  • Sondervarianten mit Reibungsbremse für die erste Achse, Federrückstellung für die zweite Achse möglich
  • Mikroschalter zur Detektion der Mittellage, kundenspezifische Knüppelformen und Gummibälge auf Anfrage
PotentiometerSchutzart IP65
Datenblatt
Spezifikationen
Achsen 1, 2, 3
Ausgang/Schnittstelle Analoger Spannungsausgang
Bauform Fingerjoystick
Rückstellung Federrückstellung, Reibungsbremse
Sensor-Technologie Potentiometrisch
Gehäusetiefe unter dem Panel 31...≤40 mm
Anzahl der Taster 0, 1, 2
Abdichtung (über dem Panel) Staub- und Spritzwasserschutz (mind. IP54), Staub- und wasserdicht (mind. IP65)
Kulisse (Begrenzung d. Auslenkung) Quadratisch, y-Richtung (1 Achse)
Beschreibung
Prinzipbedingt EMV/ESD-immun und der Flexibelste in seiner ... mehr
Beschreibung
Schließen
Produktbeschreibung: Fingerjoystick Serie 842

Prinzipbedingt EMV/ESD-immun und der Flexibelste in seiner Klasse

Die Fingerjoysticks der Serie 842 weisen Eigenschaften auf, die sonst nur bei größeren Handjoysticks zu finden sind. Besonders hervorzuheben ist die Möglichkeit, die 3 Achsen unterschiedlich zu konfigurieren und die X- und Y-Achse mit einer Reibungsbremse auszuführen.

Die Joysticks sind mit elektrisch robusten Potentiometern ausgestattet, da insbesondere bei hohen Anforderungen an die EMV/ESD-Festigkeit Potentiometer nach wie vor die beste Wahl sind. Die Mechanik kann für 1 bis 3 Achsen konfiguriert werden. Die Rückstellcharakteristik kann für jede Richtung separat angepasst werden, z. B. durch stärkere oder schwächere Rückstellfedern oder durch eine Reibungsbremse.

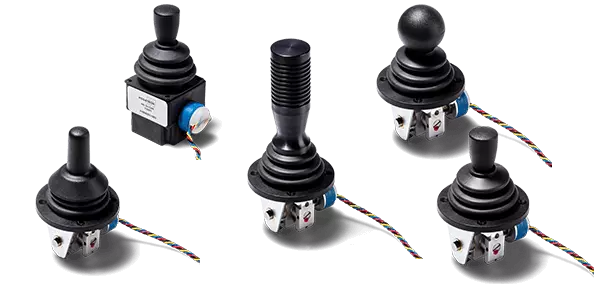

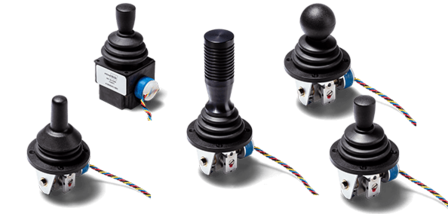

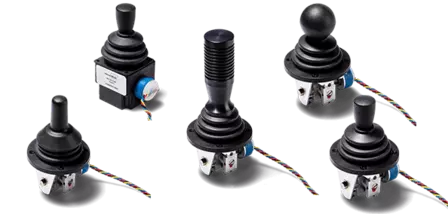

Durch die große Auswahl an Knäufen kann das optimale Produkt für den Kunden konfiguriert werden. Eine besondere Option sind Mikroschalter zur Detektion der Auslenkung aus der Mittellage, die für die Ausführung mit offenem Gehäuse zur Verfügung stehen (siehe Datenblatt).

  • Zwei Potentiometer-Varianten mit unterschiedlichen Drehwinkeln/Ausgangscharakteristiken stehen zur Auswahl
  • Alternative zu Halleffekt-Joystick durch die prinzipbedingte Immunität der Potentiometer gegen elektromagnetische Störungen
