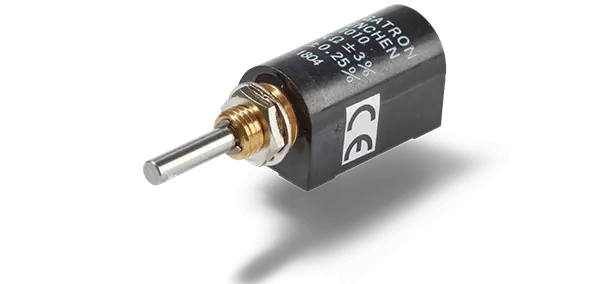

Miniatur Multiturn-Drahtpotentiometer AL10
Sehr kompaktes Multiturn-Potentiometer im Ø13mm-Gehäuse zur präzisen Positionserfassung bei beengten Einbauverhältnissen
- Multiturn 1800° (5-Turn) oder 3600° (10-Turn)
- Mit Lötfahnen oder Lötpins für direkte PCB-Montage
- Lebensdauer über 2 Millionen Umdrehungen
- Unabhängige Linearität ±0,35 % (optional bis ±0,1 %)
- Widerstandswerte 20 Ohm bis 100 kOhm
- Betriebstemperaturbereich -55 °C bis +105 °C
- Nennbelastbarkeit bis zu 1,5 W
Sensor-Technologie | Draht-Potentiometer |
---|---|
Elektr. wirksamer Drehwinkel | max. 3600° |
Funktionen / Besonderheiten | Mit mech. Stopp |
Auflösung | Abhängig vom Widerstandswert |
Ausgangssignal | Analog |
Elektrische Anschlussart | Radial, Lötkontakte |
Schutzart | IP40 (optional bis IP65) |
Montage | Bushing, opt. Leiterplattenmontage |
Wellendurchmesser | 3,17 mm |
Gehäusedurchmesser | 13 mm |
Gehäusetiefe | min. 25,5 mm |
Präzise und kompakte Positionsmessung für Anwendungen mit begrenztem Platz
Die AL10 Multiturn-Draht-Potentiometer-Serie gehört mit ihrem Gehäusedurchmesser von nur 13 mm zu den kompakteren Potentiometern im Portfolio und ist speziell für Anwendungen mit begrenztem Einbauraum entwickelt.
Die Potentiometer sind in 5- und 10-Turn-Ausführung erhältlich und bieten mit einer Lebensdauer von über 2 Millionen Umdrehungen präzise Messungen über einen langen Betriebszeitraum. Mit einem weiten Temperaturbereich von -55 °C bis +105 °C ist der AL10 für anspruchsvolle Umgebungen geeignet.
Für Anwendungen mit geringeren oder höheren Lebensdaueranforderungen stehen die baugleichen Serien AL9 (≥ 200.000 Umdrehungen) und AL11 (≥ 10 Millionen Umdrehungen) zur Verfügung.
Optionen:
- Versionen mit Lötfahnen oder Lötpins für direkte PCB-Montage
- Elektrisch wirksamer Drehwinkel 1800° (5-Turn) oder 3600° (10-Turn)
- Widerstandswerte: 20 Ohm bis 100 kOhm
- Widerstandstoleranz: ±3% (Option ±1%)
- Linearität: ±0,35% bis zu ±0,1%
- Wellenanpassungen: Verschiedene Geometrien und Längen verfügbar
- Wellenabdichtung: Optionale IP65-Abdichtung für Schutz vor Staub und Feuchtigkeit
- Schraubendreherschlitz: Für manuelle Justierung
