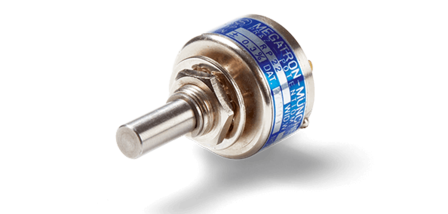

Draht-Potentiometer RP22/23

Kompaktes und sehr genaues Drahtpotentiometer im robustem Ø22 mm Metallgehäuse. RP22 mit hohem elektrisch wirksamen Drehwinkel. RP23 mit Endanschlägen

  • Sehr genaues Drahtpotentiometer im Metallgehäuse
  • Sehr hoher elektrisch wirksamer Drehwinkel 355° ±5°
  • Kompakter Sensor mit 12 mm Einbautiefe
  • Hohes Anschlagdrehmoment 90 Ncm (Version mit Endstopp)
  • Mit oder ohne mechanischen Endstopp (320°/360°)
  • Axiale Anschlussposition - optional rückseitige Welle trotzdem möglich
Datenblatt
Spezifikationen
Sensor-Technologie Draht-Potentiometer
Elektr. wirksamer Drehwinkel max. 355°
Funktionen / Besonderheiten Mit mech. Stopp, Metallgehäuse, Ohne mech. Stopp, Opt. rückseitige Welle
Auflösung Abhängig vom Widerstandswert
Ausgangssignal Analog
Elektrische Anschlussart Lötkontakte, Axial
Schutzart IP40 (optional bis IP65)
Montage Bushing
Wellendurchmesser 6,00 mm, 6,35 mm
Gehäusedurchmesser 22 mm
Gehäusetiefe min. 12 mm
Beschreibung
Die Potentiometer der Serie RP22/23 im 22 mm Metallgehäuse sind ... mehr
Beschreibung
Schließen
Produktbeschreibung: Draht-Potentiometer RP22/23

Die Potentiometer der Serie RP22/23 im 22 mm Metallgehäuse sind für Applikationen, bei denen es auf einen genauen und kompakten Sensor mit hohem elektrisch wirksamen Drehwinkel ankommt.

Die Potentiometer-Serie RP22/23 (RP23 mit mechanischem Endstopp) ist ein Multitalent, das für vielfältige Applikationen anpassbar ist und häufig als Rückmeldesensor in Ventilsteuerungen eingesetzt wird. Darüber hinaus überzeugt der Sensor durch seine sehr gute Genauigkeit.

  • Genaues Drahtpotentiometer
  • Mit oder ohne mechanischen Endstopp (320°/360°)
  • Hoher elektrisch wirksamer Drehwinkel 355° ±5°
  • Kompakter Sensor mit 12 mm Einbautiefe
  • Ein Potentiometer mit vielen Optionen

Optionen:

  • Frontseitige Abdichtung der Welle
  • Frontseitige Wellenanpassung
  • Schraubendreherschlitz
  • Verbesserte Linearität
  • Verbesserte Widerstandstoleranz

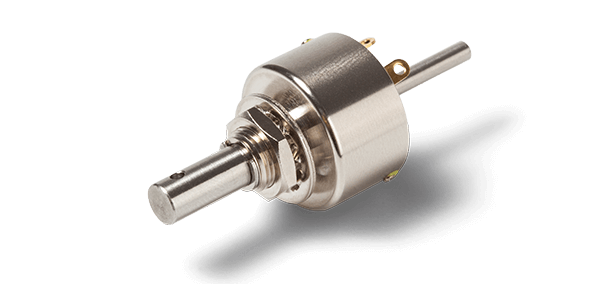

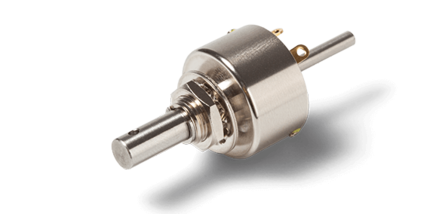

  • Rückseitige Welle
  • Mittenanzapfung

Hinweis: Die Versionen RP23 mit Stopp werden auch als Sollwerteinsteller per Hand eingesetzt

Wir bieten auf Anfrage viele weitere Anpassungen wie zum Beispiel: Sonderform der Achse, abgedichtetes Gehäuse, spezielle elektrische und mechanische Drehwinkel, spezielle Widerstands- und Linearitätstoleranzen, Montage von Antriebsrädern und sonstigen Mechanikteilen, Konfektionierung von Kabeln und Steckern u.v.m. Bitte nutzen Sie dazu unser Anfrageformular und beschreiben Ihre Applikation, damit wir Ihnen das optimale Produkt für Ihr Design-In ermitteln können.
