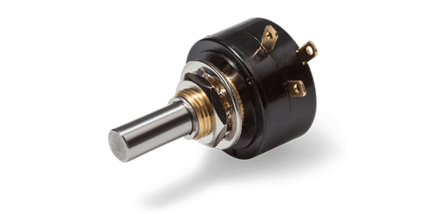

Draht-Potentiometer RP19/20

Kompaktes und genaues Präzisionspotentiometer im Ø22 mm Gehäuse. RP20 mit großem elektrisch wirksamen Drehwinkel. RP19 mit Endanschlägen

  • Genaues Drahtpotentiometer
  • Großer elektrisch wirksamer Drehwinkel 355° ±5° (RP20)
  • Kompakter Sensor mit 12 mm Einbautiefe
  • Mit oder ohne mechanischen Endanschlag (320°/360°)
  • Optionale Tandemausführung / max. 10 in Reihe möglich
Datenblatt
Spezifikationen
Auflösung Abhängig vom Widerstandswert
Funktionen / Besonderheiten Ohne mech. Stopp, Mit mech. Stopp, Opt. mehrgangfähig / Tandem, Opt. rückseitige Welle
Ausgangssignal Analog
Schutzart IP40 (optional bis IP65)
Sensor-Technologie Draht-Potentiometer
Wellendurchmesser 6,00 mm, 6,35 mm
Gehäusedurchmesser 22 mm
Montage Bushing
Elektrische Anschlussart Radial, Lötkontakte
Elektr. wirksamer Drehwinkel max. 355°
Gehäusetiefe min. 12 mm
Beschreibung
Die Potentiometer der Serie RP19/20 im 22 mm Gehäuse sind für ... mehr
Beschreibung
Schließen
Produktbeschreibung: Draht-Potentiometer RP19/20

Die Potentiometer der Serie RP19/20 im 22 mm Gehäuse sind für Anwendungen vorgesehen, bei denen ein genauer und kompakter Sensor mit einem großen elektrisch wirksamen Drehwinkel benötigt wird.

Die Potentiometer-Serie RP19/20 (RP19 mit mechanischem Endstopp) ist ein Multitalent, das sich an vielfältige Applikationen anpassen lässt und häufig als Rückmeldesensor in Ventilsteuerungen eingesetzt wird. Darüber hinaus überzeugt der Sensor durch seine gute Genauigkeit. Die radialen, vergoldeten Anschlusspins sorgen für eine geringe Gehäusetiefe und sind für Flachstecker (2,8 mm nach DIN 46247 Teil 3) geeignet.

  • Genaues Drahtpotentiometer
  • Mit oder ohne mechanischen Endstopp (320°/360°)
  • Hoher elektrisch wirksamer Drehwinkel 355° ±5° (RP20)
  • Kompakter Sensor mit 12 mm Einbautiefe
  • Ein Potentiometer mit vielen Optionen

Optionen:

  • Frontseitige Abdichtung der Welle
  • Frontseitige Wellenanpassung
  • Schraubendreherschlitz
  • Verbesserte Linearität
  • Verbesserte Widerstandstoleranz
  • Rückseitige Welle
  • Mittenanzapfung

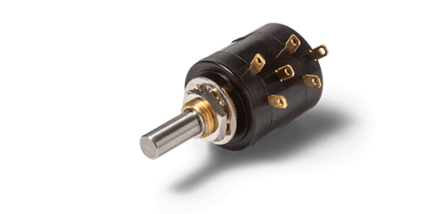

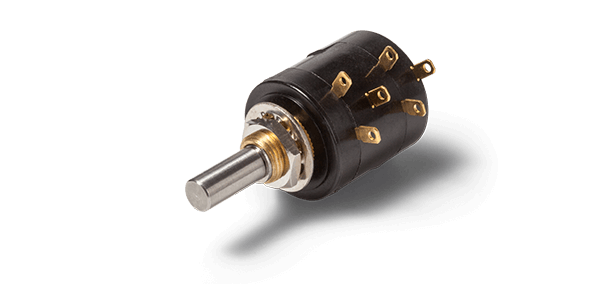

  • Tandem Version

Hinweis: Die Versionen RP19 mit Stopp werden auch als Sollwerteinsteller per Hand eingesetzt

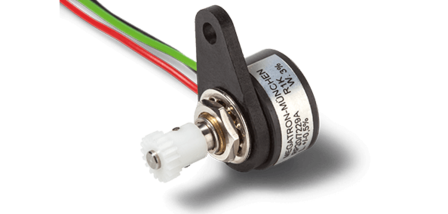

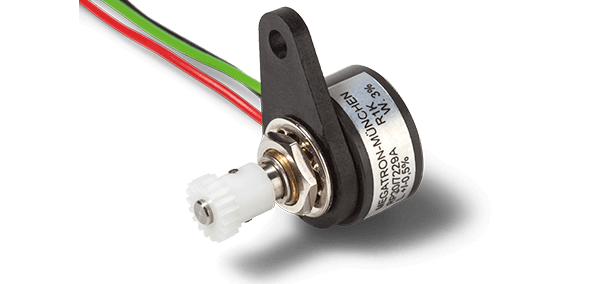

Viele weitere Anpassungen sind auf Anfrage möglich, wie z.B.: Mehrgangausführung, spezielle Achsform, abgedichtetes Gehäuse, spezielle elektrische und mechanische Drehwinkel, spezielle Widerstands- und Linearitätstoleranzen, Montage von Antriebsrädern und anderen mechanischen Teilen, Konfektionierung von Kabeln und Steckern und vieles mehr. Bitte nutzen Sie unser Anfrageformular und beschreiben Sie uns Ihre Anwendung, damit wir Ihnen das optimale Produkt für Ihr Design-In anbieten können.
