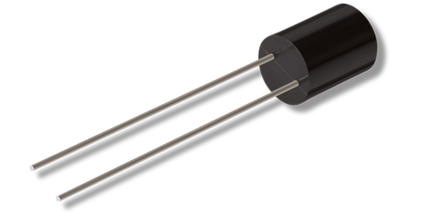

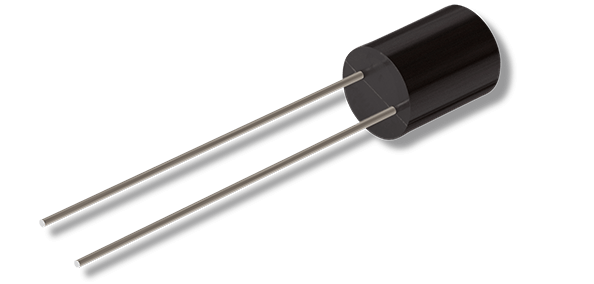

Präzisionswiderstand ASTRO5 - Drahtwiderstand

Drahtgewickelter Präzisionswiderstand für kritische Mess- und Referenzaufgaben

Die Präzisionswiderstände der Serie ASTRO5 sind für kritische und anspruchsvolle Anwendungen ausgelegt, in denen eine hohe Genauigkeit und eine stabile Widerstandskennlinie gefordert sind. Der Widerstand wird über eine drahtgewickelte Spule realisiert, die in einem Epoxygehäuse vergossen ist. Durch die spezielle Mehrkammer- bzw. bifilare Wicklung wird die Induktivität deutlich reduziert, sodass ASTRO5 auch in Messzweigen und Referenzschaltungen eingesetzt werden kann, in denen klassische Drahtwiderstände zu stark induktiv wirken würden.

Der Widerstandsbereich von 1 Ω bis 1 MΩ ermöglicht sowohl sehr niederohmige Anwendungen – etwa als Strommess- oder Shuntwiderstand – als auch präzise Widerstände im oberen kΩ- bis MΩ-Bereich für Spannungs- und Referenzteiler. Je nach Typ stehen Nennleistungen von 0,125 W, 0,25 W, 0,4 W und 0,5 W bei 70 °C zur Verfügung; die Leistung wird gemäß Derating-Kurve bis 0 W bei +145 °C reduziert. Die maximalen Arbeitsspannungen reichen typabhängig von 150 V bis 400 V.

Der Temperaturkoeffizient ist nach Widerstandswert gestaffelt:
Für R > 100 Ω werden ±10 ppm/°C, für 10…100 Ω ±20 ppm/°C, für 5…10 Ω ±30 ppm/°C und für 1…5 Ω ±50 ppm/°C spezifiziert. Zusätzlich können auf Anfrage spezielle TK-Konfigurationen von −20 ppm/°C bis +6000 ppm/°C realisiert werden, etwa zur temperaturabhängigen Kompensation anderer Schaltungselemente.

Um die Langzeitstabilität zu erhöhen, werden die ASTRO5-Drahtwiderstände im Herstellprozess einem gezielten Alterungs- bzw. Power-Conditioning-Prozess unterzogen. Dadurch sinkt die spätere Drift im Einsatz; typischerweise wird eine Stabilität von ±100 ppm/Jahr erreicht, mit optionalen Versionen bis ±20 ppm/Jahr. In Kombination mit der geringen Induktivität, dem radialen Anschlusslayout und der hohen Spannungsfestigkeit eignet sich die Serie ASTRO5 besonders für Messgeräte, Laborinstrumente, präzise Messverstärker, Brückenschaltungen sowie Stromerfassung in niedrig- bis mittelleistungsfähigen Anwendungen.

Optionen

• Typen: ASTRO5-100, -125, -250, -700 mit abgestuften Nennleistungen, zulässigen Widerstandsbereichen und max. Arbeitsspannungen
• Widerstandsbereich: 1 Ω bis 1 MΩ, je nach Typ, mit frei wählbaren Werten
• Widerstandstoleranzen: ±0,1 %, ±0,05 %, ±0,01 %, ±0,005 %
• Temperaturkoeffizienten: Standard ±10…±50 ppm/°C (wertabhängig)
• Widerstandssätze mit sehr engen Kombinations-Toleranzen, z. B. bis ±0,001 % und ±0,5 ppm/°C für abgestimmte Messketten
