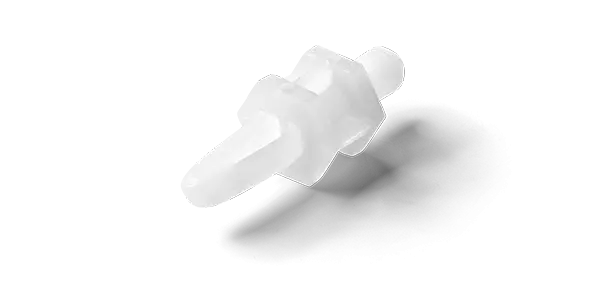

PCB Abstandshalter LPR852N
Abstandhalter mit M4-Außengewinde auf der einen Seite und Rastmontage auf der anderen. Durch Drücken der Nase leicht lösbar. Für Abstandslänge 6,4 bis 35,7 mm.
Produktvarianten
401036 LPR 8520-N OHNE MUTTER | 401038 LPR 8521-N OHNE MUTTER | 401039 LPR 8522-N OHNE MUTTER | 401040 LPR 8523-N OHNE MUTTER | 401041 LPR 8524-N OHNE MUTTER | 401042 LPR 8525-N OHNE MUTTER | 401043 LPR 8526-N OHNE MUTTER | 401044 LPR 8527-N OHNE MUTTER | 402173 LPR 8520-N MIT MUTTER M4 | 402174 LPR 8521-N MIT MUTTER M4 | 402175 LPR 8522-N MIT MUTTER M4 | 402176 LPR 8523-N MIT MUTTER M4 | 402177 LPR 8524-N MIT MUTTER M4 | 402178 LPR 8525-N MIT MUTTER M4 | 402179 LPR 8526-N MIT MUTTER M4 | 402180 LPR 8527-N MIT MUTTER M4 | 406117 LPR 8525-N 25,4 OHNE MUTTER M4 | 406118 LPR 8525-N 25,4 MIT MUTTER M4 | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Distanzhöhe in mm | 6,4 | 9,5 | 12,7 | 15,9 | 19,1 | 22,2 | 28,6 | 35,7 | 6,4 | 9,5 | 12,7 | 15,9 | 19,1 | 22,2 | 28,6 | 35,7 | 25,4 | 25,4 |
Montage (A "oben") | Schnappbefestigung | Schnappbefestigung | Schnappbefestigung | Schnappbefestigung | Schnappbefestigung | Schnappbefestigung | Schnappbefestigung | Schnappbefestigung | Schnappbefestigung | Schnappbefestigung | Schnappbefestigung | Schnappbefestigung | Schnappbefestigung | Schnappbefestigung | Schnappbefestigung | Schnappbefestigung | Schnappbefestigung | Schnappbefestigung |
Montage (B "unten") | Außengewinde | Außengewinde | Außengewinde | Außengewinde | Außengewinde | Außengewinde | Außengewinde | Außengewinde | Außengewinde | Außengewinde | Außengewinde | Außengewinde | Außengewinde | Außengewinde | Außengewinde | Außengewinde | Außengewinde | Außengewinde |
Ø Außengewinde in mm | M4 | M4 | M4 | M4 | M4 | M4 | M4 | M4 | M4 | M4 | M4 | M4 | M4 | M4 | M4 | M4 | M4 | M4 |
Außendurchmesser Körper in mm | 7,9 | 7,9 | 7,9 | 7,9 | 7,9 | 7,9 | 7,9 | 7,9 | 7,9 | 7,9 | 7,9 | 7,9 | 7,9 | 7,9 | 7,9 | 7,9 | 7,9 | 7,9 |
Material | Nylon 66 | Nylon 66 | Nylon 66 | Nylon 66 | Nylon 66 | Nylon 66 | Nylon 66 | Nylon 66 | Nylon 66 | Nylon 66 | Nylon 66 | Nylon 66 | Nylon 66 | Nylon 66 | Nylon 66 | Nylon 66 | Nylon 66 | Nylon 66 |
Brandschutzklasse | UL 94 V-0 | UL 94 V-0 | UL 94 V-0 | UL 94 V-0 | UL 94 V-0 | UL 94 V-0 | UL 94 V-0 | UL 94 V-0 | UL 94 V-0 | UL 94 V-0 | UL 94 V-0 | UL 94 V-0 | UL 94 V-0 | UL 94 V-0 | UL 94 V-0 | UL 94 V-0 | UL 94 V-0 | UL 94 V-0 |
Farbe | natur | natur | natur | natur | natur | natur | natur | natur | natur | natur | natur | natur | natur | natur | natur | natur | natur | natur |
Ø Montageloch (A"oben") in mm | 4,00 | 4,00 | 4,00 | 4,00 | 4,00 | 4,00 | 4,00 | 4,00 | 4,00 | 4,00 | 4,00 | 4,00 | 4,00 | 4,00 | 4,00 | 4,00 | 4,0 | 4,00 |
Überstand (A "oben) in mm | 10,2 | 10,2 | 10,2 | 10,2 | 10,2 | 10,2 | 10,2 | 10,2 | 10,2 | 10,2 | 10,2 | 10,2 | 10,2 | 10,2 | 10,2 | 10,2 | 10,2 | 10,2 |
Panelstärke (A "oben") in mm | 1,57 | 1,57 | 1,57 | 1,57 | 1,57 | 1,57 | 1,57 | 1,57 | 1,57 | 1,57 | 1,57 | 1,57 | 1,57 | 1,57 | 1,57 | 1,57 | 1,57 | 1,57 |
