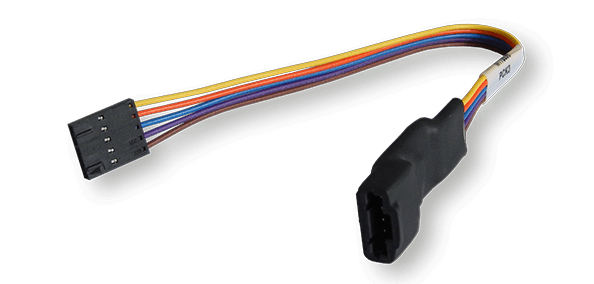

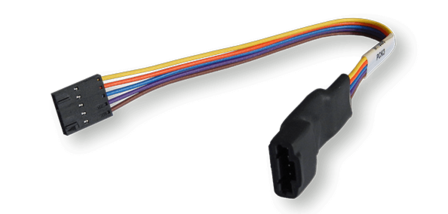

TTL auf Open Collector Konverter PCK3

Geeignet für optische Inkrementalgeber mit Single-Ended-TTL-Ausgang A, B, Z (Index)

  • Für Single-Ended-TTL-Ausgang A, B, Z (Index)
  • Inkl. MOLEX 5-poliger Stecker und Kupplung, RM2,54
  • Versorgungsspannung 9,5 …32 V/DC
  • PCK3 versorgt angeschlossenen Encoder mit 5 V/DC
  • Mit Signalkabel, Gesamtlänge inkl. Stecker/Kupplung 220 mm
Datenblatt
Beschreibung
Das Einsatzgebiet des PCK3 ist die Ausgabe der Ausgangssignale ... mehr
Beschreibung
Schließen
Produktbeschreibung: TTL auf Open Collector Konverter PCK3

Das Einsatzgebiet des PCK3 ist die Ausgabe der Ausgangssignale A, B, Z (Index) eines optischen Inkrementalgebers, die im TTL-Pegel vorliegen, über eine Open-Collector-Schaltung. Die Open-Collector-Schaltung erlaubt eine Pegelwandlung und eine maximale Pull-Up-Spannung von bis zu 35 V. Damit können Leitungslängen zwischen Winkelcodierer und Auswerteeinheit von bis zu 150 m realisiert werden. Bei Bedarf können externe Pull Up Widerstände zwischen die Signalausgänge von PCK3 und VSUP geschaltet werden, um das PCK3 optimal an die Auswerteeinheit anzupassen. Das PCK3 ist durch seinen variablen Betriebsspannungsbereich flexibel einsetzbar und stellt dem angeschlossenen Encoder eine stabilisierte Versorgungsspannung von 5 V/DC zur Verfügung.
