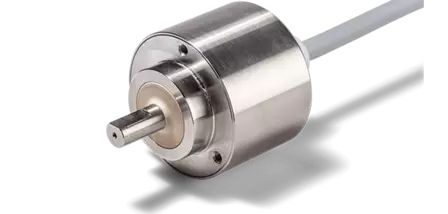

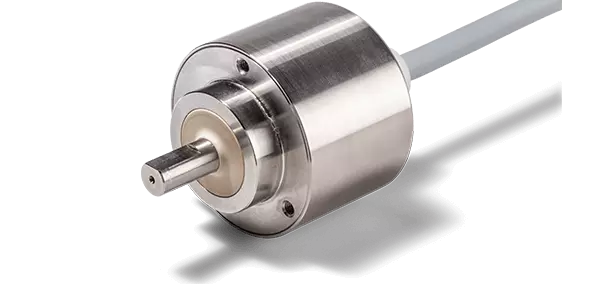

Extrem robuste Drehgeber FHx58
Zertifizierte Beständigkeit gegen Reinigungs- und Desinfektionsmittel, geprüfte hygienische Konstruktion. Salz-Nebel beständiges Gehäuse in IP67+IP69k für Hochdruck-/ Dampfstrahl-Reinigung
- Optimal für die Lebensmittelbranche und Pharmazie, perfekt für Offshore-Applikationen
- Als Absolutdrehgeber bis 16 Bit Singleturn / 43 Bit Multiturn.
- Batterie- und getriebeloses Multiturn (Energy Harvesting)
- CANopen, CAN SAE J1939, SSI Gray/Binary, Inkremental
- Als optischer Inkremental-Drehgeber bis 25000 Imp./Umdr.
| Auflösung | max. 16 bit (singleturn), 43 bit (multiturn) / max. 25.000 Imp./Udr. |
|---|---|
| Funktionen / Besonderheiten | Ohne mech. Stopp, True Power ON, Teach-In-Funktion, Metallgehäuse |
| Ausgangssignal | CANopen, CAN SAE J1939, Inkremental, SSI |
| Schutzart | Bis zu IP69K |
| Sensor-Technologie | 3D Hall oder optoelektronisch |
| Wellendurchmesser | 10,00 mm |
| Gehäusedurchmesser | 58 mm |
| Montage | Servoflansch |
| Elektrische Anschlussart | Axial, Radial, Kabel |
| Elektr. wirksamer Drehwinkel | max. 3,2·10^15 Grad (Multiturnauflösung max. 43 Bit) |
| Gehäusetiefe | min. 42 mm / max. 53 mm |
Die FHx58 Familie findet ihren idealen Einsatzort in der Lebensmittelbranche, in der Pharmazie sowie in Offshore-Applikationen.
FHx58 Drehgeber sind in zwei Sensor-Technologien verfügbar:
- Optoelektronisch: Inkrementalgeber (FHI58)
- Halleffekt: Absolutwertgeber (FHB58 & FHS58)
Das hochwertige Mechanik-Design ist immer gleich, unabhängig von der verbauten Sensor-Technologie. Hochwertige Kugellager gestatten es, die Welle mit bis zu 100 N zu belasten. Dabei stellen das totraumfreie Wellendichtelement und die gekapselte Gehäusekonstruktion sicher, dass der Drehgeber hochdruck- und dampfstrahlgereinigt werden kann (IP69K). Der speziell oberflächenbehandelte Korpus aus massivem Edelstahl in Kombination mit den Werkstoffen wie PTFE, TPE erlaubt es, den Drehgeber in Applikationen mit hohen Hygienestandards einzusetzen. Und genau dieses Design macht es möglich, den FHx58 in salzhaltiger Atmosphäre dauerhaft zu betreiben oder den Drehgeber mit Fluiden, welche chemische Zusätze beinhalten, zu reinigen.
Aber nicht nur das Gehäuse und die Mechanik des Drehgebers, sondern auch die verbaute Elektronik begeistern durch ihre hochwertigen und langlebigen Komponenten. FHx58 Drehgeber sind für eine durchschnittliche Lebensdauer von mindestens 20 Jahren Betrieb ausgelegt und die Elektronik hat eine Mean Time to Failure (MTTF) von bis zu 1000 Jahren.
- Salznebel beständiges Drehgebergehäuse nach DIN EN60068-2-11
- ECOLAB zertifiziertes Design für eine hohe Beständigkeit gegen Reinigungs- und Desinfektionsmittel
- EHEDG geprüfte hygienische Konstruktion
- IP67+IP69k für Hochdruck-/Dampfstrahl-Reinigung
