Potentiometrischer Wegsensor RC20

Robuster Wegsensor IP60/IP67 in 3 Befestigungsvarianten mit einseitig geführter Schubstange in den Messlängen 10 bis 300 mm

  • Für raue Umgebungsbedingungen - bis Schutzart IP67

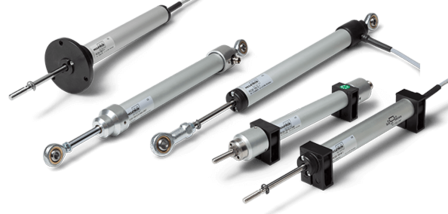

  • Befestigung durch Gelenkkopf, Montageblöcke oder Flansch
  • Hohe Lebensdauer und Genauigkeit
  • Messlängen von 10 mm bis 300 mm
Elektrisch wirksamer Einstellweg Von 10 bis 300 mm in 11 Varianten
Sensor-Technologie Potentiometrisch
Schutzart Bis zu IP67
Mechanische Positionserfassung Einseitige Schubstange ohne Rückstellfeder
Elektrischer Anschluss Rundkabel, Stecker
Montage Flansch, Kugelgelenke, Klammern / Blöcke
Betätigungsgeschwindigkeit < 10 m/s (IP60) / ≤ 3..5 m/s (IP67)
Auflösung Analog stufenlos
Unab. Linearität (beste) ±0,05% … ±0,5 % (abh. v. Messweg)
Min. Betriebstemperatur -30 °C
Max. Betriebstemperatur +100 °C
Versorgungsspannung Potentiometric
Elektr. Ausgangssignal (Spannung - potentiometrisch)
Minimale Gesamtlänge Klein (< 15 cm), Mittel (15 bis 50 cm), Lang (> 50 cm)
Beschreibung
Schließen
Produktbeschreibung: Potentiometrischer Wegsensor RC20

Die Weggeber der Serie RC20 werden in Applikationen mit rauen Umgebungsbedingungen eingesetzt, die einen robusten Wegsensor mit hoher Lebensdauer, Genauigkeit und einseitig geführter Schubstange mit Messlängen von 10 bis 300 mm benötigen.

Die Linearpotentiometer der Serie RC20 sind für Applikationen mit rauen Umweltbedingungen  konzipiert. Zur mechanischen Ankopplung stehen die Varianten mit Gelenkköpfen, Montageblöcke oder Flansch zur Wahl. Die Bauform mit Gelenkköpfen gleicht Bewegungen quer zur Schubstange aus, so dass auch nicht lineare Bewegungen einfach und spannungsfrei angekoppelt werden können. Die mechanische Erfassung der Linearbewegung erfolgt beim Weggeber RC20 durch die einseitig geführte Schubstange und erlaubt den Einsatz für Applikationen mit eingeschränkter Baulänge.
Die potentiometrische Wegmessung erfolgt im RC20 mit einem hochauflösenden Leitplastik-Widerstandselement. Der Weggeber besitzt eine sehr gute Lebensdauer und eine hohe Genauigkeit aufgrund seiner guten Linearität. Das potentiometrische Messprinzip kommt ohne elektronische Signalumformung aus. Das Signal ist ohne Verzögerung nach Ein- und Ausschalten verfügbar sowie temperaturstabil und robust gegenüber EMV Einflüssen.
Kundenspezifische Anpassungen am Kabel (Länge, Konfektionierung mit Stecker) oder an der Schubstange (Länge, Gewinde, Abflachung...) sind auf Anfrage möglich.
