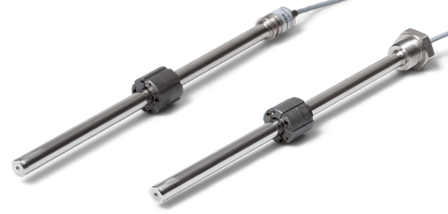

Potentiometrischer Wegsensor HEM12

Wegsensor für hydraulische Applikationen bis 250 bar in Schutzart IP67 in den Messlängen 50..1000 mm

  • Hohe Schutzart IP67 und max. 250 bar Betriebsdruck
  • Mit externem Mitnehmer - Kapslung des Sensorelementes
  • Montage über internen oder externen Flansch
  • Messlängen von 50 mm bis 1000 mm
  • Hohe Lebensdauer (bis 100 Mio. Achsbewegungen)



Elektrisch wirksamer Einstellweg Von 50 bis 1000 mm in 18 Varianten
Sensor-Technologie Potentiometrisch
Schutzart IP67
Mechanische Positionserfassung Geführter Positionsgeber
Elektrischer Anschluss Rundkabel
Montage Flansch
Betätigungsgeschwindigkeit ≤ 5 m/s
Auflösung Analog stufenlos
Unab. Linearität (beste) ±0,35 %
Min. Betriebstemperatur -30 °C
Max. Betriebstemperatur +100 °C
Versorgungsspannung Potentiometrisch
Elektr. Ausgangssignal (Spannung - potentiometrisch)
Minimale Gesamtlänge Mittel (15 bis 50 cm), Lang (> 50 cm)
Beschreibung
Schließen
Produktbeschreibung: Potentiometrischer Wegsensor HEM12

Die Weggeber der Serie HEM12 werden in hydraulischen Applikationen mit max. 250 bar eingesetzt, die einen robusten Wegsensor mit hoher Schutzklasse, Lebensdauer, Genauigkeit und in den Messlängen von 50 bis 1000 mm benötigen.

Die Linearpotentiometer der Serie HEM12 sind für hydraulische Applikationen konzipiert. Die Sensoren sind für einen max. Betriebsdruck von 250 bar mit Spitzenwerten von 400 bar ausgelegt. Die Wegmessung erfolgt über einen externen Mitnehmer. Durch diese Konstruktion wird eine komplette Abdichtung des Sensorelementes und somit die Schutzart IP67 erreicht. Für die Montage stehen die Varianten mit internen oder externen Flansch zur Verfügung. Die potentiometrische Wegmessung erfolgt im HEM12 mit einem hochauflösenden Leitplastik-Widerstandselement. Der Weggeber besitzt eine sehr gute Lebensdauer und eine hohe Genauigkeit aufgrund seiner guten Linearität. Das potentiometrische Messprinzip kommt ohne elektronische Signalumformung aus. Das Signal ist ohne Verzögerung nach Ein- und Ausschalten verfügbar sowie temperaturstabil und robust gegenüber EMV Einflüssen.
Kundenspezifische Anpassungen am Kabel (Länge, Konfektionierung mit Stecker) oder an der Schubstange (Länge, Gewinde, Abflachung...) sind auf Anfrage möglich.
