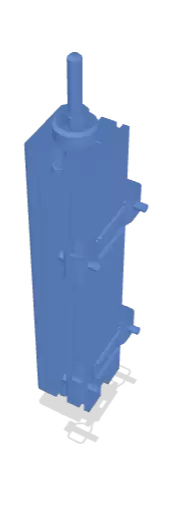

Potentiometrischer Wegsensor MMS33
Einseitig geführter Wegsensor in robuster Bauform bis zu IP67 in 50 mm bis 900 mm für Applikationen mit starken Vibrationen
- Robuste Bauform mit Schutzart bis zu IP67
- Messlängen von 50 bis 900 mm
- Mit einseitig geführter Schubstange
- Einfache Ankopplung durch Kugelkupplung (nicht im Lieferumfang)
- Für Applikationen mit starken Vibrationen
| Elektrisch wirksamer Einstellweg | Von 50 bis 900 mm in 19 Varianten |
|---|---|
| Sensor-Technologie | Potentiometrisch |
| Schutzart | Bis zu IP67 (Standard IP60) |
| Auflösung | Analog stufenlos |
| Mechanische Positionserfassung | Einseitige Schubstange ohne Rückstellfeder |
| Elektrischer Anschluss | Rundkabel, Stecker |
| Montage | Klammern / Blöcke |
| Elektr. Ausgangssignal | (Spannung - potentiometrisch) |
| Unab. Linearität (beste) | ±0,05 % |
| Betätigungsgeschwindigkeit | ≤ 10 m/s (IP60) / ≤ 5 m/s (IP65/67) |
| Max. Betriebstemperatur | +100 °C |
| Min. Betriebstemperatur | -30 °C |
| Minimale Gesamtlänge | Mittel (15 bis 50 cm), Lang (> 50 cm) |
| Versorgungsspannung | Potentiometric |
Die Weggeber der Serie MMS33 werden in Applikationen mit starken Vibrationen eingesetzt, die einen Wegsensor mit hoher Lebensdauer, Genauigkeit und einseitig geführter Schubstange mit Messlängen von 50 bis 900 mm erfordern.
In der Wegsensor-Serie MMS33 erfolgt die mechanische Erfassung der Linearbewegung durch die einseitig geführte Schubstange. Zum Ausgleich von vertikalem und horizontalem Versatz kann auf die Schubstange eine Kugelkupplung oder ein Gelenkkopf aufgeschraubt werden. Die robuste Konstruktion eignet sich besonders für Applikationen mit starken Vibrationen und ist in Schutzart IP60 (optional IP65 / IP67) sowie mit Stecker-/ Kabelanschluss erhältlich.
Das potentiometrische Messprinzip des MMS33 ist mit einem hochauflösenden Leitplastik-Widerstandselement ausgeführt. Es gewährleistet eine lange Lebensdauer und eine hohe Genauigkeit aufgrund seiner guten Linearität. Da das potentiometrische Messprinzip ohne elektronische Signalumformung auskommt, ist das Signal auch nach dem Ein- und Ausschalten verzögerungsfrei verfügbar, temperaturstabil und robust gegenüber EMV-Einflüssen.
