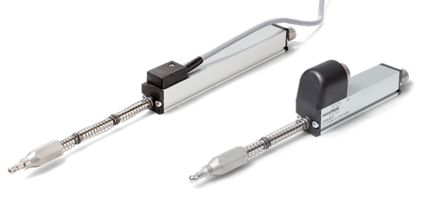

Potentiometrischer Wegsensor CR18

Beidseitig geführter Wegsensor mit federndem Taster oder Abtastrolle in kompakter Industrieausführung für Messlängen von 10 bis 100 mm

  • In kompakter Industrieausführung
  • Mit federnd gelagertem Taster oder Abtastrolle
  • Hohe Lebensdauer und Genauigkeit
  • Linearpotentiometer mit nahezu unendlicher Auflösung
  • Messlängen von 10 mm bis 100 mm
Potentiometer
Datenblatt
Spezifikationen
Elektrisch wirksamer Einstellweg Von 10 bis 100 mm in 5 Varianten
Sensor-Technologie Potentiometrisch
Schutzart IP40
Mechanische Positionserfassung Beidseitige Schubstange mit Rückstellfeder
Elektrischer Anschluss Rundkabel, Stecker
Montage Montageklammern (1 set inkludiert)
Betätigungsgeschwindigkeit < 10 m/s
Auflösung Analog stufenlos
Unab. Linearität (beste) ±0,1 % … ±0,3 % (abh. v. Messweg)
Min. Betriebstemperatur -30 °C
Max. Betriebstemperatur +100 °C
Versorgungsspannung Potentiometrisch
Elektr. Ausgangssignal (Spannung - potentiometrisch)
Minimale Gesamtlänge Klein (< 15 cm), Mittel (15 bis 50 cm)
Beschreibung
In der Wegsensorserie CR18 erfolgt die mechanische Erfassung der ... mehr
Beschreibung
Schließen
Produktbeschreibung: Potentiometrischer Wegsensor CR18

In der Wegsensorserie CR18 erfolgt die mechanische Erfassung der Linearbewegung über die beidseitig geführte Schubstange. Der Weggeber mit außen liegender Rückstellfeder besitzt in der Tastspitze eine Edelstahlkugel, die zum Beispiel zur Abtastung von Profilen oder zur Abstandsüberwachung eingesetzt wird. Optional ist der Weggeber mit Abtastrolle verfügbar. Der Weggeber steht mit Stecker-/Kabelanschluss in den Messlängen von 10…100 mm zur Verfügung. Das kompakte und robuste Gehäuseprofil aus eloxiertem Aluminium entspricht dem gängigen Industriemaß mit 18x18 mm im Profil.
Das potentiometrische Messprinzip des CR18 ist mit einem hochauflösenden Leitplastik-Widerstandselement ausgeführt. Es gewährleistet eine lange Lebensdauer und eine hohe Genauigkeit aufgrund seiner guten Linearität. Das potentiometrische Messprinzip benötigt keine elektronische Signalumwandlung. Das Signal steht auch nach dem Ein- und Ausschalten ohne Verzögerung zur Verfügung, ist temperaturstabil und unempfindlich gegen EMV-Einflüsse. Kundenspezifische Anpassungen des Kabels (Länge, Konfektionierung mit Stecker) sind auf Anfrage möglich.
