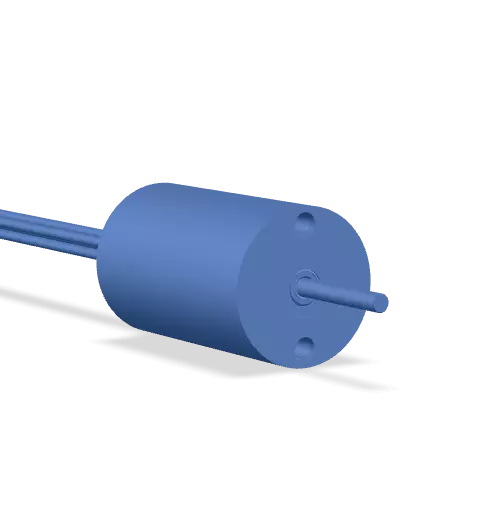

Produktbeschreibung: Optischer Miniatur-Inkrementalgeber MOT13
Miniatur-Drehgeber für hochpräzise Spezialanwendungen
Die MOT13-Serie ist ein hochpräziser optischer Inkrementalgeber, der mit einem 13-mm-Gehäuse und einer Gehäusetiefe von max. 22 mm äußerst kompakt ist. Dank der Kugellagerung bietet er eine hohe mechanische Stabilität und ermöglicht eine maximale Drehzahl von bis zu 6000 U/min.
Mit einer Auflösung von bis zu 16.000 Imp./U durch einen integrierten Multiplikator eignet sich der MOT13 für hochpräzise Anwendungen, die eine feine Positionsmessung erfordern. Die Grenzfrequenz von 100 kHz stellt eine zuverlässige Signalverarbeitung sicher.
Die Signalübertragung erfolgt über folgende Ausgangstypen:
- TTL (Transistor-Transistor-Logik): Liefert ein standardisiertes, digitales Signal für eine direkte Anbindung an Steuerungen oder Mikrocontroller mit kurzen Leitungswegen.
- Open Collector: Ermöglicht eine anpassbare Signalspannung durch externe Pull-Up-Widerstände und kann verschiedene Steuerungen bedienen. Zudem kann der Ausgang direkt einfache Schaltfunktionen übernehmen.
- Line Driver (Differenziell): Bietet eine störsichere, differenzielle Signalübertragung, ideal für lange Kabelwege oder Umgebungen mit starken elektromagnetischen Störungen.
Dank der axialen Kabelführung mit Einzellitzen ist der MOT13 leicht zu integrieren. Die Bushing-Befestigung für Vollwellen-Modelle oder Federflansch für Hohlwellen-Modelle ermöglicht eine sichere Montage.
Typische Einsatzfelder sind Präzisionsmaschinen, Anlagen zur Halbleiterfertigung und die Robotik, wo exakte Positionsmessungen auf kleinstem Raum erforderlich sind.
Optionen
- Impulszahlen ohne Multiplikator: 32, 100, 200, 256, 300, 360, 500, 1024 Imp./U
- Impulszahlen mit Multiplikator: 900, 1000, 2000, 4000, 8000, 16.000 Imp./U
- Ausgangselektronik: TTL, Open Collector oder Line Driver

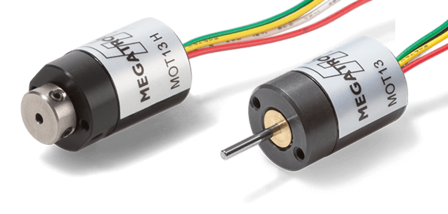

- Vollwelle oder Hohlwelle
