Optischer Kit-Encoder SPFH

Sehr kompakter Kit-Encoder für kleine Wellendurchmesser

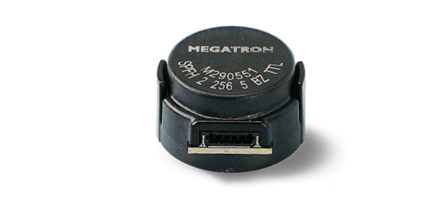

Der SPFH ist ein besonders kleiner optischer Inkremental-Kit-Encoder, der nur minimalen Bauraum benötigt. Die aufsteckbare Encoderscheibe wird direkt auf der kundenseitigen Welle mit einem Durchmesser von 1,5 mm oder 2,0 mm montiert, der Sockel wird über zwei M1,6-Schrauben auf einem 10-mm-Lochkreis fixiert und die Abdeckung wird einfach eingerastet. Mit einem Durchmesser von 16 mm und einer Tiefe von nur 9 mm sind bis zu 4096 Impulse pro Umdrehung realisierbar.

Die Signale werden als digitale Rechtecksignale (TTL, 5 V) über die Leitungen A, B und Z ausgegeben. Dabei sind A und B um 90° phasenversetzt (Drehrichtung) und Z liefert den Indeximpuls pro Umdrehung. Die Grenzfrequenz skaliert mit der Auflösung (zum Beispiel 200 kHz bei 250/256 Impulsen oder 1,85 MHz bei 4.000/4.096 Impulsen) und ermöglicht hohe Drehzahlen (bis zu 48.000 U/min, auflösungsabhängig). Der elektrische Anschluss erfolgt über eine radiale, 5-polige Steckverbindung.

Optionen

• Impulszahlen (Imp./U): 250, 256, 500, 512, 1000, 1024, 2000, 2048, 4000, 4096
• Wellen-/Nabendurchmesser: 1,5 mm oder 2,0 mm
