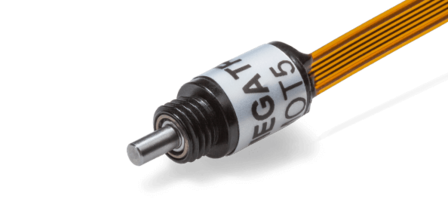

Miniatur Inkrementalgeber MOT5
Inkrementalgeber im extrem kompakten Ø5 mm Gehäuse und max. 100 Imp./U. für den Einsatz in miniaturisierten Geräten
- Extrem kompaktes Gehäuse mit Ø5 mm
- Einfache Anbindung an kundenseitige Elektronik
- 64 (optional 100) Impulse/Udr. mit 2 Kanälen und Referenzimpuls
- Betriebsspannung 3,2 V, NPN-Spannungsausgang
- Langlebig dank Kugellager
Sensor-Technologie | Optische-Drehgeber |
---|---|
Elektr. wirksamer Drehwinkel | max. 360° |
Funktionen / Besonderheiten | Ohne mech. Stopp, Metallgehäuse |
Auflösung | 64 oder 100 Imp./Udr. |
Ausgangssignal | Inkremental |
Elektrische Anschlussart | Kabel, Axial |
Schutzart | IP40 |
Montage | Bushing |
Wellendurchmesser | 1,50 mm |
Gehäusedurchmesser | 5 mm |
Gehäusetiefe | min. 7,1 mm |
Der optische Drehgeber der Serie MOT5 im äußerst kompakten Ø5 mm Gehäuse ist für Applikationen, bei denen es auf einen sehr hohen Miniaturisierungsgrad und kundenfreundliche Montage des Sensors ankommt.
Der Inkrementalgeber MOT5 zeichnet sich durch die äußerst geringen Abmessungen aus. Er eignet sich besonders für die Anwendung in miniaturisierten Geräten. Typische Einsatzfelder sind Medizinroboter, medizinische Geräte und Spezialroboter. Der Inkrementalgeber mit A, B, Z Kanälen und Impulszahl 64 (optional 100), einer Betriebsspannung 3,2 V und NPN-Spannungsausgang erlaubt die einfache Anbindung an kundenseitige Elektronik durch die im Lieferumfang enthaltene Platine mit Gegenstecker.
