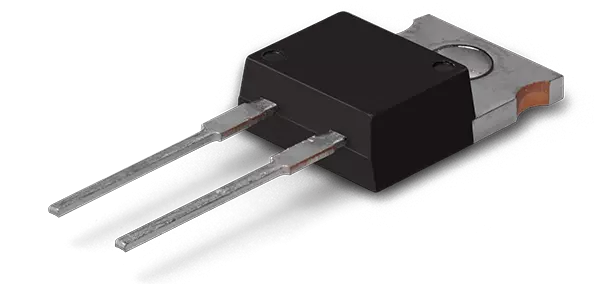

Leistungswiderstand M220 - Metallfilm
50 Watt Leistungswiderstand @25 °C im TO-220 Gehäuse und max. Arbeitsspannung von 500V
- Hohe Leistung bis 50 Watt (auf Kühlkörper)
- Widerstandsbereich 0,01 Ω…51 kΩ
- Widerstandstoleranz ab ±1%
- Temperaturkoeffizient ab ±50ppm/°C
- TO-220 Gehäuse
- Induktionsarm (<10nH)
Technologie | Metallfilm |
---|---|
Bauform / Bedrahtung | Radial bedrahtet, TO-Gehäuse |
Belastbarkeit | ≤ 50W @25°C |
Widerstandsbereich | 0,01Ω..51kΩ |
Widerstandstoleranz | ±1%..±5% |
Temperaturkoeffizient | ±50..±250 ppm/°C |
Max. Arbeitstemperatur | +175 °C |
Min. Arbeitstemperatur | -55 °C |
Der Dünnfilm-Leistungswiderstand M220 im TO-220-Gehäuse erreicht mit einem entsprechend dimensionierten Kühlkörper (nicht im Lieferumfang enthalten) eine Arbeitsleistung von bis zu 50 W bei 25 °C (1 W ohne Kühlkörper). Der Widerstand ist induktionsarm (<10nH) und hat einen Widerstandsbereich von 0,01 Ω ...51 kΩ, mit einer Widerstandstoleranz ab ±1% und einen thermischen Widerstand je nach Ausführung von 2,3K/W...4,9K/W. Der Widerstand eignet sich für Anwendungen in der Leistungs- und Steuerelektronik, in elektrischen Antrieben, im Automobilbereich und in einem weiten Bereich der Hochfrequenzelektronik.
