Magnetischer Wegsensor PMS2

Magnetischer Wegsensor ohne Schubstange mit sehr hoher Genauigkeit in Schutzart IP67 für Messwege von 50 bis 4000 mm

  • Mech. Anschluss durch Kugelkupplung zum Ausgleich des Winkelversatzes oder freien Positionsgeber
  • Geringer Platzbedarf da ohne Schubstange
  • Messlängen von 50 mm bis 4000 mm
  • Hochpräzise durch sehr hohe Auflösung und sehr gute Linearität
  • Elektromagnetische Verträglichkeit 2014/30/EU (EMV)
Elektrisch wirksamer Einstellweg Von 50 bis 4000 mm in 41 Varianten
Sensor-Technologie Magnetostriktiv
Schutzart IP67
Mechanische Positionserfassung Geführter oder freier Positionsgeber
Elektrischer Anschluss Rundkabel, Stecker
Montage Klammern / Blöcke
Betätigungsgeschwindigkeit ≤ 10 m/s
Auflösung Digital gestuft 16 Bit
Unab. Linearität (beste) ±0,01% … ±0,02% (abh. v. Variante)
Min. Betriebstemperatur -30 °C
Max. Betriebstemperatur Bis zu +85 °C
Versorgungsspannung 24 V
Elektr. Ausgangssignal 0..20 mA, 4..20 mA, 0..10 V
Minimale Gesamtlänge Mittel (15 bis 50 cm), Lang (> 50 cm)
Beschreibung
Schließen
Produktbeschreibung: Magnetischer Wegsensor PMS2

Robust im Aufbau und sehr präzise in der Wegmessung. Das sind die Merkmale des PMS2 Wegsensors, der berührungslos die Position in den Messlängen von 50 bis 4000 mm erfasst.

Durch die ausgezeichneten Leistungsmerkmale hinsichtlich der EMV-Störfestigkeit ist der Wegsensor für den Einsatz in elektromagnetisch gestörten Industrieumgebungen geeignet. Auch zu erwähnen ist die maximale Restwelligkeit VSUP mit < 1Vpp.

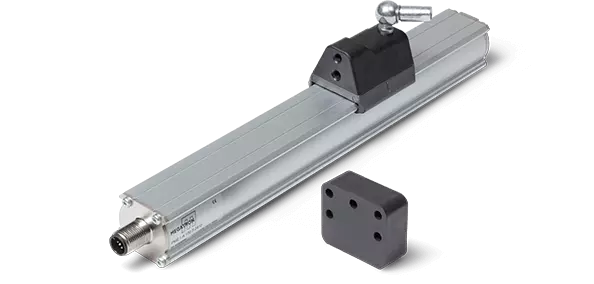

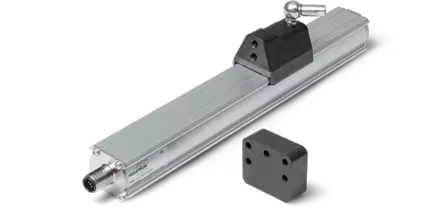

Die Positionsgeber mit Kugelgelenk gleichen seitlichen Versatz aus und stehen in 3 Varianten zur Verfügung. Des Weiteren ist ein freier Positionsgeber zur Wegmessung vorhanden, der seitlichen Versatz bis ±2 mm zulässt. Es können mehrere Positionsgeber auf einem Wegsensor verwendet werden.
Weitere Vorteile sind die quasi unbegrenzte Lebensdauer und Unempfindlichkeit gegenüber Vibrations- und Schockeinflüssen. Durch die stabile Konstruktion in Schutzart IP67 kann der Weggeber auch in sehr rauen Umgebungsbedingungen eingesetzt werden.
