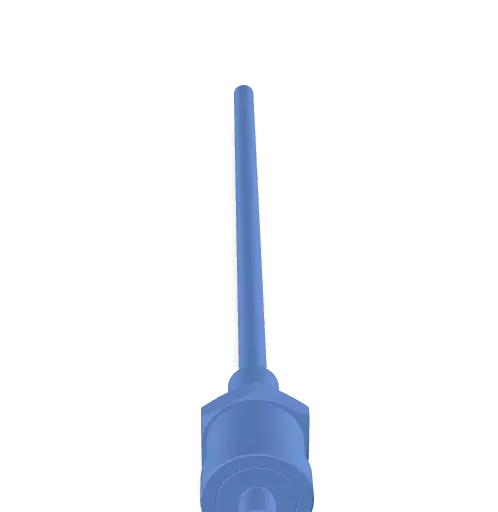

Magnetischer Wegsensor IMS

Absoluter Wegsensor mit sehr hoher Genauigkeit in Schutzart IP67 und max. 500 bar Spitze für Messlängen von 50 bis 2000 mm

  • Sehr genaues absolutes Messprinzip für 50 …4000 mm
  • Für Applikationen mit max. 500 bar in der Spitze
  • Für raue Umgebungsbedingungen IP67
  • Ringförmiger Positionsgeber bietet Vorteile im Versatz
VDCSchutzart IP67
Datenblatt Produkt anfragen
Spezifikationen
Elektrisch wirksamer Einstellweg Von 50 bis 2000 mm in 28 Varianten
Sensor-Technologie Magnetostriktiv
Schutzart IP67
Auflösung Analog stufenlos
Mechanische Positionserfassung Ungeführter Positionsgeber
Elektrischer Anschluss Rundkabel, Stecker
Montage Flansch
Elektr. Ausgangssignal 4..20 mA, 0..5 V, 0..10 V
Unab. Linearität (beste) ±0,02%
Betätigungsgeschwindigkeit < 10 m/s
Max. Betriebstemperatur Bis zu +90 °C
Min. Betriebstemperatur -30 °C
Minimale Gesamtlänge Mittel (15 bis 50 cm), Lang (> 50 cm)
Versorgungsspannung 18..30 V, 12 V
Beschreibung
Magnetostriktiver Wegsensor für Hydraulikanwendungen mit hoher ... mehr
Beschreibung
Schließen
Produktbeschreibung: Magnetischer Wegsensor IMS

Magnetostriktiver Wegsensor für Hydraulikanwendungen mit hoher Genauigkeit bis 2000 mm

Die magnetostriktiven Weggeber der Serie IMS sind für hydraulische Anwendungen mit hohen Anforderungen an Genauigkeit und Lebensdauer konzipiert. Die Montage erfolgt direkt im Zylinder – wahlweise über einen internen Flansch mit 1-m-Kabel oder externen Flansch mit 5-poligem Stecker. Der Sensor ist dauerhaft bis 350 bar druckfest und hält Druckspitzen bis 500 bar stand.

Kontaktloses Messprinzip für den Einsatz bei dynamischen Bewegungen
Die mechanische Erfassung der Position erfolgt berührungslos durch einen magnetischen Ring-Positionsgeber. Das System ist unempfindlich gegenüber Versatz und mechanischem Verschleiß. Der Sensor kann auch dort eingesetzt werden, wo kleine oszillierende Bewegungen mit hoher Dynamik erfasst werden müssen. Die hohe Auflösung (bis 10 µm) und Linearität von ±0,02 % ermöglichen sehr genaue Positionsmessungen auch bei großen Weglängen bis 2000 mm.

Absolutes Signal mit integrierter Elektronik
Die Position wird intern ausgewertet und als absolutes analoges Signal ausgegeben – sofort verfügbar nach dem Einschalten, ohne Referenzfahrt. Es stehen Spannungsausgänge (0,1–5,1 V / 0,1–10,1 V), Stromausgang (4–20 mA) oder Start-Stopp-Ausgang zur Verfügung.

Optionen:

  • Messlängen: 50 mm bis 2000 mm (bis 3000 mm auf Anfrage)
  • Ausgangssignal: Spannung, Strom oder Start-Stopp
  • Flanschvarianten: Interner Flansch (mit Kabel), externer Flansch (M18 oder ¾“, mit Stecker)
  • Zubehör (separat zu bestellen): Positionsmagnete (Typ P22, P23, P24), M12-Gegenstecker gerade oder gewinkelt, mit/ohne Kabel
  • Kundenspezifische Anpassungen: Kabellängen, Anschlussarten, Sondervarianten auf Anfrage
