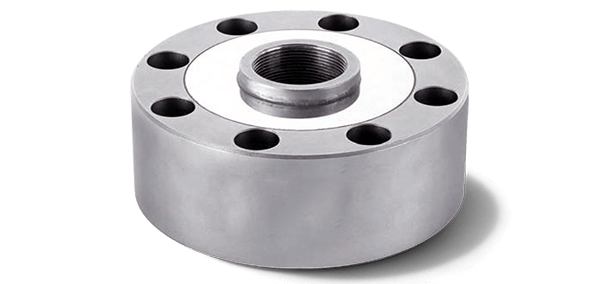

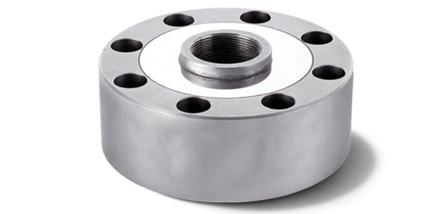

Produktbeschreibung: Kraftmessdose - Pancake KMC100
Kompakte Bauhöhe und hohe Präzision für große Kräfte
Die Serie KMC100 ist ein Pancake-Kraftaufnehmer für Druckkräfte im Bereich von 50 kN bis 300 kN. Er ist in drei Ausführungen mit Durchmessern von 105 bis 141 mm und Bauhöhen von 37 und 57 mm erhältlich. Trotz der hohen Nennkräfte bleibt die Bauhöhe gering, was die Integration in Maschinen und Anlagen erleichtert.
Die Krafteinleitung erfolgt mittig über metrische Gewinde, deren Größe vom gewählten Messbereich abhängt: M16 bei 50 kN, M32 bei 100 kN und 200 kN sowie M40 bei 300 kN.
Der vernickelte Stahl-Messkörper ist korrosionsgeschützt und mit einer Wheatstone-DMS-Vollbrücke ausgestattet. Linearität, Hysterese und Wiederholbarkeit liegen jeweils bei ±0,03 % des Endwerts. Jede KMC100 wird mit einem Messprotokoll ausgeliefert, das die Genauigkeit der Messergebnisse bestätigt. Das geschirmte 6 m lange Anschlusskabel gewährleistet eine sichere Signalübertragung, auch in größeren Abständen.
Die KMC100 ist dank Schutzart IP66 zuverlässig gegen Staub und Strahlwasser geschützt. Typische Anwendungsbereiche sind Pressen, Prüfmaschinen, Fahrzeugwaagen, große Behälterwaagen und weitere industrielle Messaufgaben mit hohen Druckkräften.
Die KMC100 überzeugt im Vergleich zu marktüblichen Pancake-Messdosen durch ihre Kombination aus hoher Präzision, kompakter Bauweise und robuster Ausführung in verschiedenen Gehäusegrößen.
Optionen
- Nennkräfte 50 kN, 100 kN, 200 kN, 300 kN
Bei Serienbedarf sind zusätzlich kundenspezifische Anpassungen möglich, z. B. abweichende Bohrungsdurchmesser, konfektionierte Kabel oder Steckervarianten
