Aluminiumgehäuse EUKAP FS

Aluminiumgehäuse für Europakarten mit 100 mm Breite und variablen Höhen und Längen

Die Aluminium-Kleingehäuse der Serie „EUKAP FS” sind für Europakarten mit einer Breite von 100 mm und einer Leiterplattenstärke von maximal 1,8 mm ausgelegt. Sie sind in sechs verschiedenen Profilhöhen mit Innenhöhen von 18 bis 42 mm bei einer Außenbreite von 105 mm erhältlich. Damit lassen sich Europakarten mit unterschiedlichen Bauteilhöhen innerhalb desselben Gehäusedesigns unterbringen.

Im Inneren des Profils sind zusätzlich Kühlrippen integriert. Diese vergrößern die wirksame Oberfläche und unterstützen die Wärmeabfuhr der eingebauten Elektronik. Gerade bei dauerhaft betriebenen Baugruppen ermöglicht dies ein stabileres Temperaturverhalten.

Die Gehäuse sind in den Längen 80, 100, 120, 160, 200 und 220 mm erhältlich. Darüber hinaus können bei Bedarf kundenspezifische Längen bis 1.000 mm realisiert werden. So lassen sich innerhalb der Serie sowohl kurze Elektronikmodule als auch längere Baugruppen im Europakartenformat umsetzen.

Im Inneren besitzen die Profile Leiterplattenführungen für eine 100 mm breite Karte. Je nach Profil stehen mehrere Nuten (von 2 bis 8 Stück) zur Verfügung, sodass die Europakarte – abhängig von Bestückungshöhe und Layout – in der passenden Nut im Gehäuse positioniert werden kann. Dadurch eignet sich die Serie EUKAP FS besonders für kompakte Mess-, Steuer- und Interfacebaugruppen im Europakartenformat.

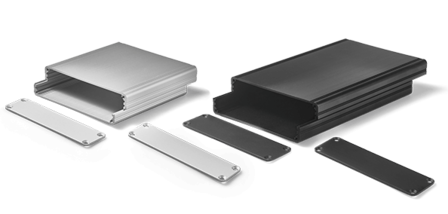

Die Gehäuse werden als Bausatz geliefert und bestehen aus zwei Aluminiumprofilen sowie zwei Endplatten inklusive der passenden Senkschrauben. Die Profile und die Endplatten werden aus Aluminium gefertigt und sind wahlweise in Aluminium natur oder Aluminium schwarz eloxiert. Sie bieten damit eine korrosionsgeschützte, robuste und optisch hochwertige Oberfläche.

Typische Anwendungen der Serie EUKAP FS sind Elektronikmodule im Europakartenformat, kompakte Auswerte- und Steuerbaugruppen, Interface- und Kommunikationsmodule sowie andere Anwendungen, bei denen eine 100-mm-Europakarte in einem schlanken, stabilen Aluminiumgehäuse untergebracht werden soll.

Optionen

• Profilgrößen
  • 6 Profiltypen (F22, F26, F30, F34, F38, F46) mit Innenhöhen von 18, 22, 26, 30, 34 und 42 mm bei 105 mm Außenbreite
• Profillängen
  • Standardlängen: 80, 100 und 160 mm
  • Option Längen: 120, 200 und 220 mm
• Sonderlängen
  • Option kundenspezifische Profillänge ≤ 1000 mm
• Profil- und Endplattenfarbe / Oberfläche
  • Aluminium eloxiert
  • Aluminium schwarz eloxiert (Profil und Endplatten)

Kundenspezifische Anpassungen (ab Serienbedarf)

• Mechanische Bearbeitung der Gehäuse
  • Bohren, Stanzen, Fräsen der Profile für Steckverbinder, Durchführungen und Bedienelemente
• Bearbeitung und Varianten der Endplatten
  • Kundenspezifische Durchbrüche, andere Materialstärken oder alternative Materialien für die Endplatten
