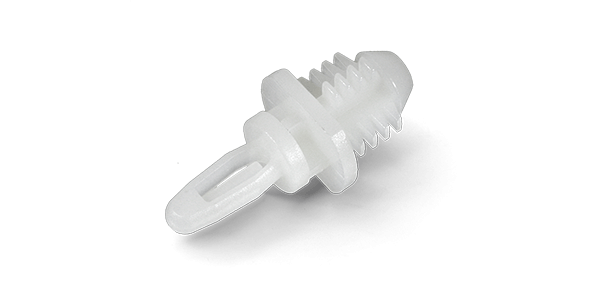

PCB Abstandshalter LPR861
Abstandhalter für Sacklochbohrungen auf der einen und Schnappmontage auf der anderen Seite mit zusätzlichem Flügel in der Nase. Durch Eindrücken der Nase leicht lösbar. Für Distanzlängen von 4,8 bis 22,2 mm.
| 403786 LPR 8610 | 405694 LPR 8612 | 406111 LPR 8611 | 406113 LPR 8614 | 406114 LPR 8615 | 406115 LPR 8616 | 406116 LPR 8617 | |
|---|---|---|---|---|---|---|---|
| Distanzhöhe in mm | 4,8 | 9,5 | 6,4 | 12,7 | 15,9 | 19,1 | 22,2 |
| Montage (A "oben") | Schnappbefestigung | Schnappbefestigung | Schnappbefestigung | Schnappbefestigung | Schnappbefestigung | Schnappbefestigung | Schnappbefestigung |
| Montage (B "unten") | Tannenbaumbefestigung | Tannenbaumbefestigung | Tannenbaumbefestigung | Tannenbaumbefestigung | Tannenbaumbefestigung | Tannenbaumbefestigung | Tannenbaumbefestigung |
| Außendurchmesser Körper in mm | 7,1 | 7,1 | 7,1 | 7,1 | 7,1 | 7,1 | 7,1 |
| Material | Nylon 66 | Nylon 66 | Nylon 66 | Nylon 66 | Nylon 66 | Nylon 66 | Nylon 66 |
| Brandschutzklasse | UL 94 V-2 | UL 94 V-2 | UL 94 V-2 | UL 94 V-2 | UL 94 V-2 | UL 94 V-2 | UL 94 V-2 |
| Temperaturbereich in °C | -40°C - +85°C | -40°C - +85°C | -40°C - +85°C | -40°C - +85°C | -40°C - +85°C | -40°C - +85°C | -40°C - +85°C |
| Farbe | natur | natur | natur | natur | natur | natur | natur |
| Ø Montageloch (B "unten") in mm | 7,92 | 7,92 | 7,92 | 7,92 | 7,92 | 7,92 | 7,92 |
| Überstand (B "unten") in mm | 8,7 | 8,7 | 8,7 | 8,7 | 8,7 | 8,7 | 8,7 |
| Ø Montageloch (A"oben") in mm | 4,0 | 4,0 | 4,0 | 4,0 | 4,0 | 4,0 | 4,0 |
| Überstand (A "oben) in mm | 10,2 | 10,2 | 10,2 | 10,2 | 10,2 | 10,2 | 10,2 |
| Panelstärke (A "oben") in mm | 1,57 | 1,57 | 1,57 | 1,57 | 1,57 | 1,57 | 1,57 |
| Panelstärke (B "unten") in mm | 6,4 | 6,4 | 6,4 | 6,4 | 6,4 | 6,4 | 6,4 |
