Inkrementale Positionsgeber

Optische Wegaufnehmer und optische Messtaster

Optische Wegaufnehmer spielen ihre Stärke in Applikationen als Messtaster für sehr genaue und reproduzierbare Messungen aus. Sie erfüllen Genauigkeitsklassen bis zu 1 µm (0,001 mm) und messen demnach Bereiche dünner als das menschliche Haar (ca. 0,08 mm). Die Wegänderung wird mittels optoelektronischer Abtastung eines Glasmaßstabes erfasst, der auch bei Temperaturänderung präzise Zählimpulse liefert. Die zu messende Wegstrecke wird in gleich große Wegelemente (Inkremente) aufgeteilt, die dann abgezählt werden. Der zurückgelegte Weg ergibt sich aus der Summe der Inkremente von einem Bezugspunkt aus.

Die Inkremente werden als Strichraster auf einem Linearmaßstab (Glasmaßstab) aufgebracht und optisch abgetastet. Ein inkrementelles System zählt also die Anzahl der Schritte zwischen zwei Positionen. Man kann es vergleichen mit einer Uhr und einer Stoppuhr: Die Uhr misst absolut, da sie einen Zeitpunkt in Bezug auf eine Referenz angibt – die Stoppuhr hingegen misst inkrementell, da sie anzeigt wie viel Zeit seit dem Start der Messung zwischen zwei Messpunkten vergangen ist. Die elektrischen Impulse werden als TTL Pegel, Open Collector oder differentiell als Line Driver Pegel umgewandelt.

Die Anwendungsbereiche dieser Wegsensoren sind sehr vielseitig und reichen von der Messtechnik für Medizin- und Labortechnik über den Präzisionsmaschinenbau bis hin zur Robotik. Sie eignen sich beispielsweise für durchgehende Messung von Materialstärken oder als Präzisionsendschalter. Für anspruchsvolle Applikationen bedarf es oftmals einer Produktoptimierung. MEGATRON ist Ihr Partner mit dem Anspruch, jedem Kunden ganz individuell, das funktionell und ökonomisch beste Ergebnis zu liefern. Mit hoher Liefertreue und gesicherten Qualitätsprodukten setzen wir auf langfristige Partnerschaften und begleiten Sie über die gesamte Lebensdauer Ihrer Anwendung.


2 Ergebnisse gefunden

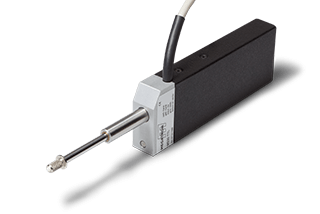

Inkrementaler-Wegsensor-MSO
Inkrementaler Wegsensor MSO
Inkrementaler Wegsensor mit hochgenauer Auflösung bis 1 µm und Ausgangskanälen A, B für 12 bis 50 mm Wege
  • Hochgenaue Auflösung bis 1 µm
  • Für 12 mm bis 50 mm Messwege
  • Ausgangskanäle A, B
  • TTL, Linedriver oder Open Collector
  • Hochpräzise Kugelkäfiglagerung
  • Einfache Montage durch Spannschaft im üblichen Passmaß 8h6mm
  • Temperaturstabile Genauigkeit durch Glasmaßstab

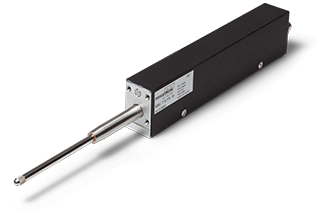

Inkrementaler-Wegsensor-MSV
Inkrementaler Wegsensor MSV
Inkrementaler Wegsensor mit TTL oder Line-Driver Ausgang und hoher Auflösung bis 5µm für 30 bis 50 mm Messwege
  • Hohe Auflösung bis 5 µm
  • 30 mm oder 50 mm Messweg
  • Ausgangskanäle A, B
  • Sehr präzise Gleitlagerung
  • Einfache Montage durch Spannschaft im üblichen Passmaß 8h6mm
  • Temperaturstabile Genauigkeit durch Glasmaßstab
