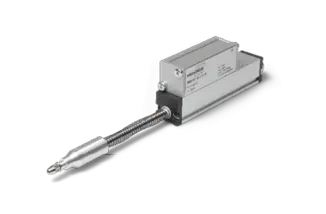

Potentiometrischer Wegsensor SPR18E mit Elektronik
Potentiometrischer Wegsensor mit integrierter Signalwandlerelektronik im kompakten Industrie-Design
Werfen Sie einen Blick auf unsere aktuellen Wegsensoren
- Wirtschaftliche und bewährte Potentiometer-Technologie
- Gehäuseabmessung im kompakten Industriedesign
- Einfache Ankopplung durch Taster
- Hohe Lebensdauer
- Hohe Genauigkeit durch hohe Auflösung und gute Linearität
- Simple Spannungsversorgung mit 24VDC+-20%
- Industrietypische Analogsignale 0…10V bzw. 4…20mA
Elektrisch wirksamer Einstellweg | Von 25 bis 100 mm in 4 Varianten |
---|---|
Sensor-Technologie | Potentiometrisch |
Schutzart | IP40 |
Auflösung | Analog stufenlos |
Mechanische Positionserfassung | Beidseitige Schubstange mit Rückstellfeder |
In der Wegsensor-Serie SPR18E erfolgt die mechanische Erfassung der Linearbewegung durch die beidseitig geführte Schubstange und ist als Taster mit außenliegender Rückstellfeder ausgeführt. Das kompakte und robuste Gehäuseprofil der SPR18 Serie aus eloxiertem Aluminium entspricht dem gängigen Industriemaß mit 18x18mm im Profil. Das potentiometrische Messprinzip im SPR18E ist mit einem hochauflösendem Leitplastik-Widerstandselement ausgeführt. Es gewährleistet bei günstigem Preis eine hohe Lebensdauer und hohe Genauigkeit aufgrund seiner guten Linearität. Um eine direkte elektronische Einbindung in der Applikation z.B. an Normsignalkarten zu gewährleisten, ist im Steckergehäuse vom SPR18E Sensor eine analoge Signalwandlerelektronik integriert. Statt mit einer empfindlichen Referenzspannung kann der Sensor nun mit einer simplen 24VDC Spannung versorgt werden. Die Wegmessung wird in den industrietypischen Analogsignalen 0...10V oder 4...20mA ausgegeben. Das absolute Signal ist auch nach Ein- und Ausschalten sofort abgreifbar. Kundenspezifische Anpassungen am Kabel (Länge, Konfektionierung mit Stecker) sind auf Anfrage möglich. Der SPR18E steht sowohl mit Stecker- als auch mit Kabel-Anschluss zur Verfügung.
