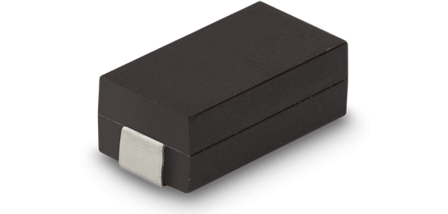

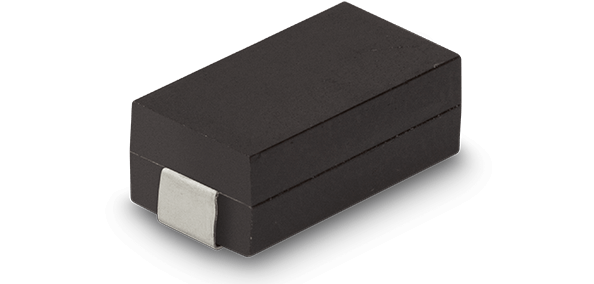

SMD Widerstand MSI - Drahtwiderstand

Robuster SMD-Drahtwiderstand für Strommessung, Shunt-Anwendungen und hohe Dauertemperaturen

Die SMD-Drahtwiderstände der Serie MSI sind für Anwendungen ausgelegt, in denen hohe Dauerbelastbarkeit, sehr kleine Widerstandswerte und ein weiter Temperaturbereich gefordert sind. Die Widerstände sind bis 4 W bei 70 °C belastbar (je nach Leistungsstufe 0,5 W / 1 W / 2 W / 4 W) und arbeiten in einem erweiterten Arbeitstemperaturbereich von −55 °C bis +275 °C. Das epoxidumpresste Gehäuse ist flammwidrig nach UL94 V-0 und schützt das Widerstandselement zuverlässig gegen mechanische und Umwelteinflüsse.

Mit einem Widerstandsbereich von 0,005 Ω bis 50 kΩ lassen sich sowohl sehr niederohmige Shunt- und Strommesswiderstände als auch höhere Werte für Leistungs- und Steuerzweige realisieren. Die Serie deckt dabei unterschiedliche Leistungsstufen ab, sodass der passende Kompromiss aus Bauteilgröße und Belastbarkeit gewählt werden kann. Widerstandstoleranzen ab ±0,05 % bis ±5 % ermöglichen die Anpassung an einfache Leistungsanwendungen ebenso wie an präzisere Mess- und Regelaufgaben. Der Temperaturkoeffizient ab ±20 ppm/°C (bei R > 10 Ω, ±50 ppm/°C im niederohmigen Bereich) sorgt dafür, dass sich der Widerstandswert über den spezifizierten Temperaturbereich nur moderat verändert.

Die Drahtwicklungstechnologie bietet grundsätzlich eine hohe Belastbarkeit gegenüber Dauerlast und kurzzeitigen Überlasten. Zusätzlich ist die MSI-Serie optional in einer induktionsfreien Wicklungsausführung erhältlich. Diese Option ist besonders interessant für Strommess- und Shunt-Anwendungen in Schaltungen mit steilen Stromflanken, z. B. in getakteten Stromversorgungen oder Antriebs- und Leistungselektronik, bei denen parasitäre Induktivitäten zu Messfehlern oder Schaltüberschwingern führen können.

Prüfungen wie Dielektrikumstest, Langzeitstabilität, Lagerung, Feuchtigkeitsbeständigkeit, thermischer Schock, Überlast, Schockprüfung und Lötbeständigkeit sind spezifiziert und stellen sicher, dass die MSI-Widerstände auch unter rauen Bedingungen zuverlässige Kennwerte behalten. Damit eignet sich die Serie besonders für industrielle Anwendungen, in denen Ströme dauerhaft präzise erfasst und hohe Leistungen sicher umgesetzt werden müssen.

Optionen

• Leistungsstufen: 0,5 W, 1 W, 2 W und 4 W bei 70 °C (MSI-1, MSI-2, MSI-4, MSI-5)
• Widerstandsbereich: 0,005 Ω–50 kΩ, mit widerstandswertabhängigen Bereichen je Leistungsstufe
• Widerstandstoleranzen: ±5 %, ±1 %, ±0,5 %, ±0,25 %, ±0,05 % (abhängig vom Widerstandswert)
• Temperaturkoeffizienten: ±20 ppm/°C (R > 10 Ω), ±50 ppm/°C (R = 1–10 Ω)
• Beliebige Widerstandswerte im spezifizierten Bereich, inkl. fein abgestufter Werte (im xxkxxx-Format z. B. 10k100)
• Option induktionsfreie Wicklung für definierte Widerstandsbereiche (min. 0,1 Ω, abhängig vom maximalen Serienwert)
• Lieferung wahlweise auf Gurt (Tape-on-Reel) oder als Bulkware für unterschiedliche Bestückungs- und Logistikkonzepte
