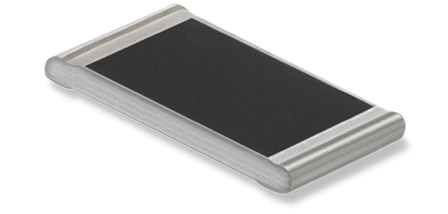

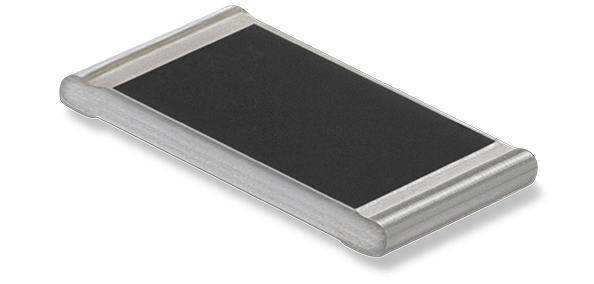

SMD Widerstand CPH - Dünnfilm

Dünnfilm-SMD-Widerstände für präzise, rauscharme Mess- und Referenzschaltungen

Die SMD-Widerstände der Serie CPH sind für Schaltungen ausgelegt, in denen hohe Präzision, geringe Rauschanteile und eine langfristig stabile Kennlinie entscheidend sind. Die NiCr-Dünnfilmtechnologie mit passivierter Oberfläche sorgt für eine sehr gute Korrosionsbeständigkeit und eine rauscharme Konstruktion. Widerstandstoleranzen bis ±0,01 % und Temperaturkoeffizienten bis ±1 ppm/°C ermöglichen hochgenaue Mess- und Referenzschaltungen, bei denen schon kleine Abweichungen direkt in der Messgenauigkeit sichtbar wären.

Die Baureihe deckt die gängigen SMD-Baugrößen 0603, 0805, 1206 und 2010 ab. Je nach Größe stehen Nennleistungen von 1/16 W bis 1/4 W bei 70 °C, Arbeitsspannungen bis 200 V und maximale Arbeitsspannungen bis 300 V zur Verfügung. Die High-Power-Variante CPHH bietet bei identischen Widerstands- und Toleranzbereichen erhöhte Nennleistungen (je nach Baugröße bis 1/3 W bei 70 °C) und höhere zulässige Spannungen bis 200 V Arbeits- und 400 V Prüfspannung. Der Widerstandsbereich reicht – abhängig von Bauform und Temperaturkoeffizient – von 24,9 Ω bis 300 kΩ. Damit lassen sich sowohl niederohmige Strom- und Dämpfungsglieder als auch hochohmige, präzise Spannungsteiler realisieren.

Für die hohe Langzeitstabilität werden die Bauteile für typische Belastungsfälle wie Dauerbetrieb bei 70 °C, Feuchte-Wärme-Belastung, Hochtemperaturlagerung bei 155 °C sowie Biege- und Überlastprüfungen ausgelegt. Die zulässigen Widerstandsänderungen liegen dabei im Bereich weniger Hundertstel Prozent, sodass abgeglichene Schaltungen über lange Zeit mit nur geringer Drift betrieben werden können und der Kalibrieraufwand reduziert wird.

Typische Einsatzgebiete sind präzise Mess- und Auswerteelektronik, Medizintechnik, Kommunikationssysteme sowie viele Bereiche der industriellen Schaltungstechnik. Über den Bestellschlüssel lassen sich Baugröße, Toleranz, Temperaturkoeffizient und Widerstandswert gezielt kombinieren – inklusive fein abgestufter Ω-Werte (xxkxxx-Format, z. B. 10k100), um Verstärkerstufen, Brückenschaltungen oder Referenzteiler exakt auf die gewünschte Kennlinie abzustimmen.

Optionen

• Serienvarianten: CPH (Standard) und CPHH (High Power)
• Baugrößen: 0603, 0805, 1206, 2010
• Widerstandstoleranzen: ±1 %, ±0,5 %, ±0,25 %, ±0,1 %, ±0,05 %, ±0,01 %
• Temperaturkoeffizienten: ±5 ppm/°C, ±3 ppm/°C, ±2 ppm/°C; Option ±1 ppm/°C in definierten Widerstandsbereichen
• Widerstandswerte: 24,9 Ω bis zur bauformabhängigen Obergrenze (bis 300 kΩ), inklusive nicht genormter Zwischenwerte (xxkxxx-Format, z. B. 10k100)
• Lieferung auf Tape-on-Reel mit hohen Stückzahlen pro Rolle für die automatische Bestückung
