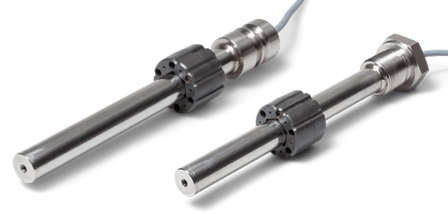

Potentiometrischer Wegsensor HEM16

Hochgenauer Wegsensor für hydraulische Applikationen bis 250 bar in Schutzart IP67 und Messlängen von 50 mm bis 1000 mm

  • Hohe Genauigkeit durch sehr gute Linearität
  • Für Hydraulikanwendungen bis 250 bar (Spitze 400 bar)
  • Mit externem Mitnehmer - Kapselung des Sensorelements
  • Montage über internen oder externen Flansch
  • Messlängen von 50 mm bis 1000 mm
  • Hohe Lebensdauer (bis 100 Mio. Achsbewegungen)
PotentiometerSchutzart IP67
Datenblatt
Spezifikationen
Elektrisch wirksamer Einstellweg Von 50 bis 1000 mm in 18 Varianten
Sensor-Technologie Potentiometrisch
Schutzart IP67
Auflösung Analog stufenlos
Mechanische Positionserfassung Geführter Positionsgeber
Elektrischer Anschluss Rundkabel
Montage Flansch
Elektr. Ausgangssignal (Spannung - potentiometrisch)
Unab. Linearität (beste) ±0,05% … ±0,1% (abh. v. Messweg)
Betätigungsgeschwindigkeit ≤ 5 m/s
Max. Betriebstemperatur +100 °C
Min. Betriebstemperatur -30 °C
Minimale Gesamtlänge Mittel (15 bis 50 cm), Lang (> 50 cm)
Versorgungsspannung Potentiometrisch
Beschreibung
In der Wegsensor-Serie HEM16 erfolgt die mechanische Erfassung ... mehr
Beschreibung
Schließen
Produktbeschreibung: Potentiometrischer Wegsensor HEM16

In der Wegsensor-Serie HEM16 erfolgt die mechanische Erfassung der Linearbewegung über einen magnetischen Positionsgeber. Diese Konstruktion ermöglicht die Schutzart IP67 und ist für hydraulische Applikationen mit bis zu 250 bar (Spitze 400 bar) ausgelegt. Je nach Applikation stehen zwei Flanschvarianten zur einfachen Montage zur Verfügung. Das potentiometrische Messprinzip des HEM16 ist mit einem hochauflösenden Leitplastik-Widerstandselement ausgeführt. Es gewährleistet eine lange Lebensdauer und eine hohe Genauigkeit aufgrund seiner sehr guten Linearität. Da das potentiometrische Messprinzip ohne elektronische Signalumformung auskommt, steht das Signal auch nach dem Ein- und Ausschalten verzögerungsfrei zur Verfügung, ist temperaturstabil und robust gegenüber EMV-Einflüssen.
