Leistungswiderstand M247 - Metallfilm

Dünnfilm-Leistungswiderstand für hohe Leistungen und schaltende Leistungsstufen

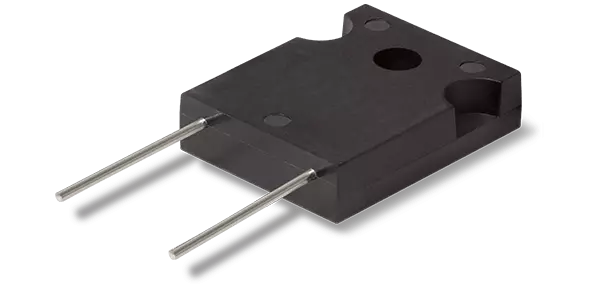

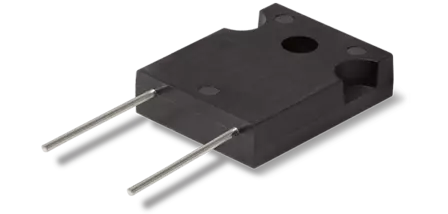

Die Serie M247 ist ein dünnschichtiger Metallfilm-Leistungswiderstand für Anwendungen, in denen hohe Leistungen, kompakte Bauweise und ein induktionsarmes Verhalten gefordert sind. Der Widerstand ist in einem TO-247-Gehäuse mit Epoxy-Ummantelung aufgebaut und eignet sich für leistungsstarke Elektronik wie Umrichter, Antriebs- und Leistungsmodule oder Netzteile.

Je nach Typ stehen 100 W (M247-2) bzw. 140 W (M247-3) @25 °C auf Kühlkörper zur Verfügung; ohne Kühlkörper sind 3 W bzw. 5 W zulässig (0 W bei +175 °C). In Kombination mit einem Widerstandsbereich von 0,02 Ω bis 51 kΩ lässt sich der M247 sowohl als niederohmiger Strommess- oder Lastwiderstand als auch in höherohmigen Zweigen zur Strom- oder Spannungsbegrenzung einsetzen. Widerstandstoleranzen von ±1 % bis ±5 % decken typische Anforderungen von präziseren bis hin zu klassischen Leistungsanwendungen ab.

Das induktionsarme Design mit einer typischen Induktivität von nur etwa 12 nH reduziert parasitäre Effekte in schaltenden oder hochfrequenten Schaltungen. Der Temperaturkoeffizient ist nach Widerstandswert gestaffelt: ±50 ppm/°C bei R ≥ 10 Ω, ±100 ppm/°C bei 0,1 Ω ≤ R < 10 Ω und ±250 ppm/°C bei R < 0,1 Ω. Mit einem Arbeitstemperaturbereich von −55 °C bis +175 °C sowie einer Spannungsfestigkeit von 2500 VAC eignet sich der M247 für thermisch und elektrisch anspruchsvolle Einsatzbedingungen.

Im Datenblatt sind umfangreiche Prüfungen spezifiziert, darunter Langzeitbelastung, Feuchte-Wärme, thermischer Schock, Lötwärmebeständigkeit, Vibration und Spannungsfestigkeit. Die zulässigen Widerstandsänderungen bleiben dabei im Bereich weniger Prozent bzw. eines kleinen absoluten Zusatzwertes, sodass der M247 auch in dauerhaft betriebenen Leistungs- und Messanwendungen ein stabiles Verhalten über die Lebensdauer unterstützt.

Optionen

• Typen: M247-2 (100 W) und M247-3 (140 W) @25 °C auf Kühlkörper, 3 W bzw. 5 W ohne Kühlkörper
• Widerstandsbereich: 0,02 Ω bis ≤51 kΩ mit frei wählbaren Werten (im Format xxxkxxx z. B. 10k100)
• Widerstandstoleranzen: ±1 % (ab 0,1 Ω) und ±5 % im gesamten Bereich
• Temperaturkoeffizienten: TK50, TK100, TK250 (±50 / ±100 / ±250 ppm/°C) abhängig vom Widerstandswert
