Aluminiumgehäuse EUKAP 45/55

Robustes Profilgehäuse für Europakarten mit 100 mm und 164 mm Breite

Die Aluminiumgehäuse der Serie EUKAP 45/55 bestehen aus einem stabilen Profilgehäuse mit U-Querschnitt sowie einem Einschubdeckel bzw. -boden. Die Variante EUKAP 45 ist für Europakarten mit einer Breite von 100 mm und einer maximalen Leiterplattendicke von 1,6 mm konzipiert, während die Variante EUKAP 55 für 164 mm breite Europakarten mit einer maximalen Leiterplattendicke von 1,7 mm ausgelegt ist.

Die Profile haben Innenmaße von 37 × 100 mm (EUKAP 45) bzw. 47 × 164 mm (EUKAP 55). Damit steht ausreichend Raum für bestückte Leiterkarten mit unterschiedlichen Bauteilhöhen zur Verfügung. Profilwandstärken von 3 mm (EUKAP 45) bzw. 4 mm (EUKAP 55) sowie ein 2 mm starker Einschubdeckel sorgen für eine hohe mechanische Stabilität und schützen die Elektronik zuverlässig vor äußeren Einflüssen.

Im Inneren verfügen die Profile über mehrere Leiterplattenführungen (LP-Nuten). Die Variante EUKAP 45 stellt 6 LP-Nuten, die EUKAP 55 8 LP-Nuten bereit. So können die Europakarten je nach Layout und Bauteilhöhe in einer passenden Nut positioniert werden.

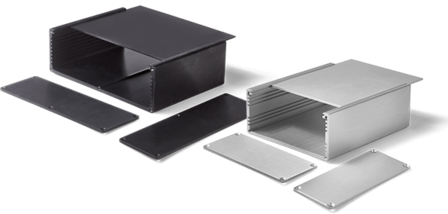

Die Gehäuse werden als Bausatz geliefert. Der Lieferumfang umfasst das U-Profil, den Einschubdeckel bzw. -boden sowie zwei Endplatten inklusive der passenden Schrauben (EUKAP 45: 8 Schrauben; EUKAP 55: 10 Schrauben). Die Endplatten haben eine Materialstärke von 2,5 mm (EUKAP 45) bzw. 3 mm (EUKAP 55). Profil und Endplatten sind wahlweise in Aluminium natur eloxiert oder schwarz eloxiert verfügbar.

Die Serie EUKAP 45/55 eignet sich damit besonders für Elektronikmodule im Europakartenformat, für die eine robuste, geschlossene Gehäuselösung für Karten mit einer Breite von 100 mm oder 164 mm gefordert ist. Dies betrifft beispielsweise Mess-, Steuer- oder Interfacebaugruppen in Industrie- und Geräteanwendungen.

Optionen

• Serienvarianten
  • EUKAP 45: Außenmaß 45 × 104 mm, Innenmaß 37 × 100 mm, für 100 mm breite Europakarten, max. Leiterplattenstärke 1,6 mm
  • EUKAP 55: Außenmaß 55 × 170 mm, Innenmaß 47 × 164 mm, für 164 mm breite Europakarten, max. Leiterplattenstärke 1,7 mm
• Gehäuselängen
  • EUKAP 45: Standardlängen 80, 120 und 160 mm
  • EUKAP 55: Standardlängen 120, 160 und 200 mm
  • Option kundenspezifische Profillänge bis maximal 1000 mm
• Profil- und Endplattenfarbe / Oberfläche
  • Aluminium natur eloxiert
  • Aluminium schwarz eloxiert (Profil inklusive Endplatten)

Kundenspezifische Anpassungen (ab Serienbedarf)

• Mechanische Bearbeitung der Gehäuse
  • Bohren, Stanzen, Fräsen der Profile sowie Bearbeitung des Einschubdeckels für Steckverbinder, Durchführungen und Bedienelemente
• Bearbeitung der Endplatten
  • Kundenspezifische Durchbrüche, Konturen und zusätzliche Funktionen in den Endplatten
