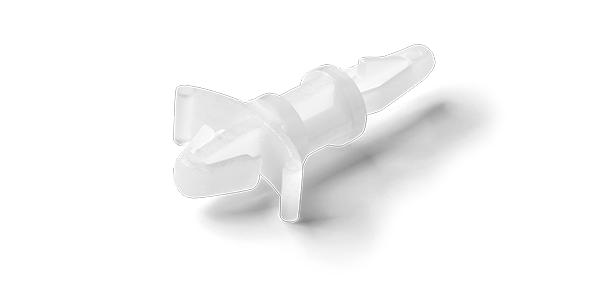

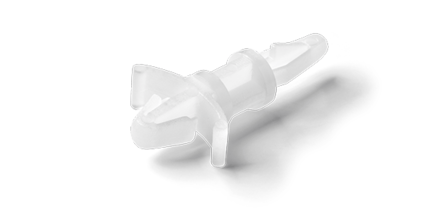

PCB Abstandshalter LPR80N
Abstandhalter mit beidseitiger Rastmontage für Abstandslängen von 4,8 bis 34,9 mm. Zur Montage von Platten bis max. 2,8 mm Stärke. Durch Eindrücken der Nase leicht lösbar.
Produktvarianten
12 Variante(n) gefunden
Sie haben Ihre gewünschte Produktvariante nicht in der Liste gefunden? Sie ist aber in der Zeichnung! Klicken Sie hier:
Produkt anfragen
| 400997 LPR 8001-N | 400999 LPR 8002-N | 401000 LPR 8003-N | 401001 LPR 8004-N | 401002 LPR 8005-N | 401003 LPR 8006-N | 401004 LPR 8007-N | 401005 LPR 8008-N | 401006 LPR 8009-N | 401007 LPR 8010-N | 401008 LPR 8011-N | 408040 LPR 8005-S | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Distanzhöhe in mm | 4,8 | 6,4 | 9,5 | 12,7 | 15,8 | 19,1 | 22,2 | 25,4 | 28,6 | 31,8 | 34,9 | 15,9 |
| Montage (A "oben") | Schnappbefestigung | Schnappbefestigung | Schnappbefestigung | Schnappbefestigung | Schnappbefestigung | Schnappbefestigung | Schnappbefestigung | Schnappbefestigung | Schnappbefestigung | Schnappbefestigung | Schnappbefestigung | Schnappbefestigung |
| Montage (B "unten") | Schnappbefestigung | Schnappbefestigung | Schnappbefestigung | Schnappbefestigung | Schnappbefestigung | Schnappbefestigung | Schnappbefestigung | Schnappbefestigung | Schnappbefestigung | Schnappbefestigung | Schnappbefestigung | Schnappbefestigung |
| Außendurchmesser Körper in mm | 7,1 | 7,1 | 7,1 | 7,1 | 7,1 | 7,1 | 7,1 | 7,1 | 7,1 | 7,1 | 7,1 | 7,1 |
| Material | Nylon 66 | Nylon 66 | Nylon 66 | Nylon 66 | Nylon 66 | Nylon 66 | Nylon 66 | Nylon 66 | Nylon 66 | Nylon 66 | Nylon 66 | Nylon 66 |
| Brandschutzklasse | UL 94 V-2 | UL 94 V-2 | UL 94 V-2 | UL 94 V-2 | UL 94 V-2 | UL 94 V-2 | UL 94 V-2 | UL 94 V-2 | UL 94 V-2 | UL 94 V-2 | UL 94 V-2 | UL 94 V-2 |
| Farbe | natur | natur | natur | natur | natur | natur | natur | natur | natur | natur | natur | natur |
| Ø Montageloch (B "unten") in mm | 4,75 | 5,00 | 4,75 | 4,75 | 4,75 | 4,75 | 4,75 | 4,75 | 4,75 | 4,75 | 4,75 | 4,75 |
| Überstand (B "unten") in mm | 5,6 | 5,5 | 5,6 | 5,6 | 7,5 | 5,6 | 5,6 | 5,6 | 5,6 | 5,6 | 5,6 | 5,6 |
| Ø Montageloch (A"oben") in mm | 4,0 | 4,00 | 4,0 | 4,0 | 4,0 | 4,0 | 4,00 | 4,00 | 4,00 | 4,00 | 4,00 | 4,00 |
| Überstand (A "oben) in mm | 10,2 | 10,7 | 10,2 | 10,2 | 10,2 | 10,2 | 10,2 | 10,2 | 10,2 | 10,2 | 10,2 | 10,2 |
| Panelstärke (A "oben") in mm | 1,57 | 1,57 | 1,57 | 1,57 | 1,8 | 1,57 | 1,57 | 1,57 | 1,57 | 1,57 | 1,57 | 1,57 |
| Panelstärke (B "unten") in mm | 0,79 - 1,98 | 0,79 - 1,98 | 0,79 - 1,98 | 0,79 - 1,98 | 1,5 - 2,6 | 0,79 - 1,98 | 0,79 - 1,98 | 0,79 - 1,98 | 0,79 - 1,98 | 0,79 - 1,98 | 0,79 - 1,98 | 0,79 - 1,98 |
