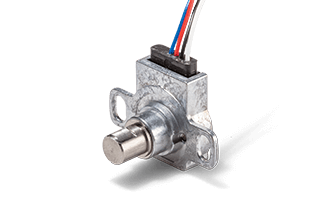

Kompakt, langlebig und robust: der Hall-Effekt-Drehgeber HSM14F
Flacher geht es kaum: Der Hall-Effekt-Singleturn-Drehgeber HSM14F von MEGATRON ist mit einer Gehäusetiefe von lediglich 6,2 mm äußerst kompakt gebaut. Weitere markante Merkmale sind die hohe Auflösung und die lange Lagerlebensdauer. Mit der optional verfügbaren redundanten Elektronik eignet sich der Drehgeber auch für den Einsatz in Anwendungen mit erhöhten Anforderungen an die Betriebssicherheit.
Nicht nur die Gehäusetiefe, sondern auch der Gehäusedurchmesser des HSM14F ist mit 14 mm sehr gering. Seine kompakten Abmessungen machen den Drehgeber zum optimalen Winkelsensor für alle Applikationen mit geringem Einbauraum. Der HSM14F bietet eine Auflösung von 12 Bit (4096 Schritte) und einen elektrisch wirksamen Drehwinkel von 360°. Drehwinkel von 90°, 180° und 270° sowie kundenspezifische Werte sind ebenfalls möglich.
Der Hall-Effekt-Encoder HSM14F verfügt über eine Flanschbefestigung. Durch den großen Betriebstemperaturbereich von -40...+105 °C und die Schutzart IP65 eignet sich der Drehgeber auch für Anwendungen mit erhöhten Umgebungsanforderungen. Das integrierte Gleitlager weist eine Lebensdauer von 100 Mio. Umdrehungen auf, die maximale Betätigungsgeschwindigkeit beträgt 400 min-1.
Bei Serienbedarf modifiziert MEGATRON den HSM14F auch nach Kundenwunsch. So sind z. B. PWM-Ausgänge, individuelle Ausgangssignale, andere Wellengeometrien, eine Wellenabflachung oder Kabelkonfektionierungen möglich.
